Il existe en batterie pour la défense des côtes deux modèles de mortiers de 30 cm qui s’appellent mortier de 30 cm modèle 1883-93 et mortier de 30 cm modèle 1893. Cette pièce d’artillerie destinées à exécuter le tir plongeant et le tir vertical est montée dans les fortifications sur des affuts à pivots central (PC) ou à pivot avant (PA).

Caractéristiques de la bouche à feu des mortiers de 30 cm

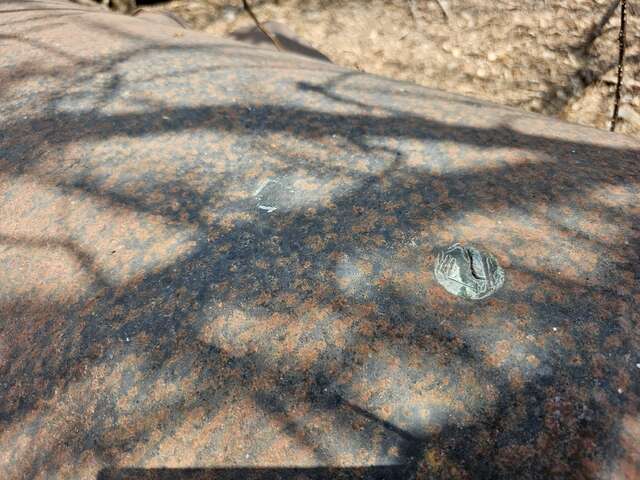

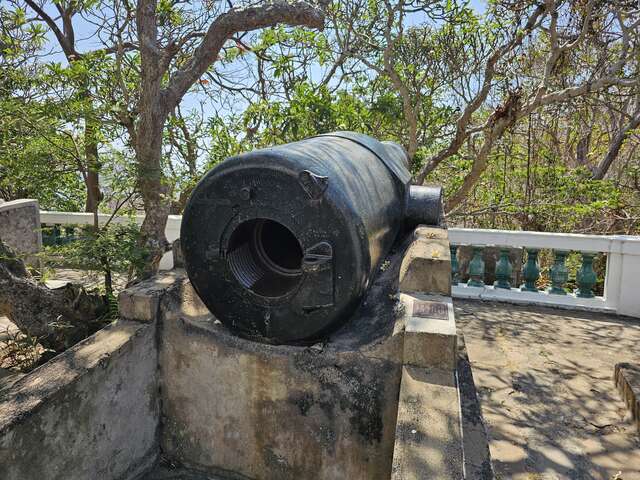

Le mortier de 30 cm modèle 1883-93 provient de la transformation au modèle 1893 de l’ancien mortier de 30 cm modèle 1883 qui se chargeait à l’origine par la bouche. Cette modification est visible sur les pièces, car la frette de culasse et le corps du canon sont traversés par un canal utilisé anciennement pour la mise de feu et maintenant bouché par un goujon en acier. Ce canal n’existe pas sur le mortier modèle 1893. Le mortier modèle 1883-93 présente, en outre, la particularité d’avoir ses rayures arasées en plan incliné dans le voisinage de la bouche. Cette disposition avait pour but de faciliter l’introduction du projectile, quand le mortier se chargeait par la bouche.

Le mortier de 30 cm modèle 1893 ou modèle 1883-93 se compose d’un corps en fonte renforcé intérieurement, par un tube court en acier et extérieurement par un rang de frettes en acier, comprenant deux frettes ordinaires, une frette-tourillons et une frette de calage.

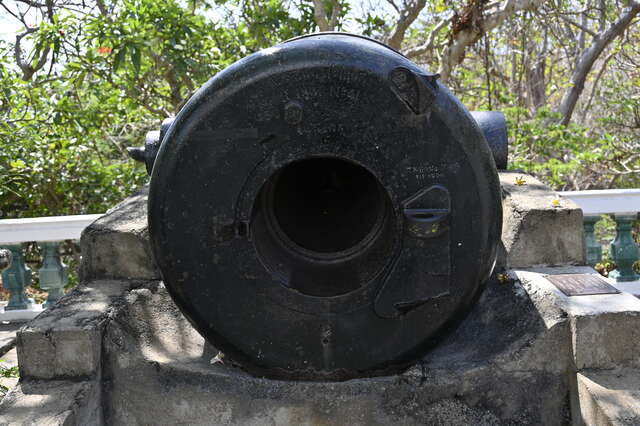

Le mécanisme de culasse est la fermeture type Marine sans engrenages et d’un dispositif de mise de feu à verrou et à ressort. Le tourillon gauche, allongé et tourné à cet effet, reçoit l’arc de pointage en hauteur. Il n’y a ni boîtes de hausse, ni guidon, ni masse de mire, le mortier ne faisant que du tir indirect, sur le tonnerre sont fixées, par un encastrement en queue d’aronde, deux plaquettes circulaires en maillechort, sur lesquelles sont dressées des facettes de niveau de pointage.

Caractéristique de la bouche à feu	Mortier de 30 cm modèle 1883-93 et 1893
Calibre	300 mm
Poids	10200 kg
Longueur en calibre	9,7 soit 2m 91
Rayures	46 rayures tournant à gauche, inclinaison croissant de 3° 54′ à 7°

Caratéristiques des munitions des mortiers de 30 cm

Projectiles	Longueur en calibres	Poids de l’obus	Charge intérieure
De combat
Obus de semi rupture M en acier (plus fabriqué en 1913)	2,8
Obus en fonte M, modèle 1894	3,2	292 kg	34 kg de mélinite
Obus en acier modèle G 1894-1908	3,2	292 kg	34 kg de mélinite
D’exercices	Longueur en calibres	Poids de l’obus	Charge intérieure
Obus en fonte M, modèle 1894	3,2		Lesté (sable et sciure de bois)
Obus en acier modèle G 1894-1908	3,2		Lesté (sable et sciure de bois)

Charges et munitions des mortiers de 30 cm

Projectiles	Charges	Vitesse initiale	Portée de tir
De combat
Obus en fonte modèle M ou G	2,7 kg de BM1	178 m/s
Obus en fonte modèle M ou G	2,7 kg de BM1	211 m/s
Obus en fonte modèle M ou G	6,3 kg de BM3	265 m/s	6000 m
D’exercices	Charges	Vitesse initiale	Portée de tir
Obus en fonte modèle M ou G	11,8 kg de A 13/20 ou SP2 ou 10,8 kg de A 8/11	211 m/s

Caractéristiques des affûts pour mortiers de 30 cm

Les mortiers de 30 cm, quel que soit leur modèle peuvent être montés indifféremment :

• Soit sur l’affût modèle 1883 PA.
• Soit sur l’affût modèle 1883 PA amélioré.
• Soit sur l’affût modèle 1889 PC.
• Soit sur l’affût modèle 1889 PC amélioré.

L’affût modèle 1883 PA pour mortier de 30 cm

Caractéristiques principaux	Affût de 30 cm modèle 1883 PA
Hauteur au-dessus du sol de l’axe des tourillons	2,16 m
Amplitude du pointage vertical	de -5° à + 45°
Champ de tir horizontal	220°
Poids approximatif	30,9 tonnes (affût complet)
du corps d’affût	7,3 tonnes
du chassîs	8,1 tonnes
Sellette circulaire et ferrures des plateforme	15,5 tonnes
Total avec le canon de 32 cm modèle 1870-81	41 tonnes

L’affût modèle 1883 à pivot avant (PA) possède en dehors des mécanismes de pointage en hauteur et en direction une certaine analogie avec l’affût de 32 cm modèle 1882 PA. Le corps d’affût, de grandes dimensions, se compose de deux flasques en tôle d’acier, qui portent chacun sept galets de roulement et qui sont réunis par deux entretoises en fer et une sole horizontale en tôle d’acier. Les flasques sont munis de sus-bandes et portent chacun une boucle de manœuvre, à leur arrière se trouve une petite banquette de manœuvre.

A la sole sont fixés:

• Au-dessus, un tampon de choc, analogue à celui de l’affût de 32 cm modèle 1882 PA.
• En-dessous, le cylindre d’un frein hydraulique, semblable à celui de l’affût de 32 cm modèle 1888 PC. Le châssis en fer se compose de deux côtés (sans prolongements) réunis par trois entretoises. L’entretoise avant porte le heurtoir (pour tampon de choc) avant et l’avant de la tige de frein. L’entretoise arrière est recourbée à angle droit et porte, d’une part, l’arrière de la tige de frein, d’autre part, de chaque côté, deux plaques verticales formant chapes des roulettes du châssis. L’entretoise du milieu lisoir est horizontale, elle présente, en son centre, une ouverture pour le passage de la cheville ouvrière et elle porte deux couronnes d’entraînement entre lesquelles se trouvent vingt galets de sellette. Sur chacun des deux côtés se trouvent un heurtoir arrière et une boucle de manœuvre, au côté gauche est fixée une banquette latérale permettant d’accéder (pour le corps d’affût) à la banquette du corps d’affût.

La sellette et la circulaire sont analogues à la sellette et à la circulaire arrière de l’affût de 32 cm modèle 1882 PA.

L’appareil de chargement est une grue avec le treuil Gustin modifié. Le mécanisme de pointage en hauteur est presque tout entier sur le côté gauche du corps d’affût.

Le mécanisme de pointage en hauteur est presque tout entier sur le côté gauche du corps d’affût. Il se compose :

• D’un arc denté fixé au canon et dont l’axe coïncide avec l’axe du tourillon gauche.
• D’un arbre court supérieur portant un pignon, qui engrène avec l’arc denté et une roue dentée.
• D’un arbre transversal inférieur portant un pignon qui en grène avec la roue dentée ci-dessus et deux volants de pointage en hauteur (chacun avec vis de pression).
• Les engrenages des deux arbres sont protégés par un couve-engrenages, sur lequel est fixé un index de lecture. Une bande en bronze, graduée en degrés et demi-degrés, est fixée aux bras du secteur denté et se déplace devant l’index.

Le mécanisme de pointage en direction est situé à l’arrière du châssis. Il se compose :

• D’un arbre vertical portant, en bas, un pignon, qui en grène avec la circulaire dentée, et, en haut, d’angle.
• D’un arbre court traversant le côté droit du châssis, il porte un pignon d’angle, qui engrène avec la roue d’angle ci-dessus et une roue dentée.
• D’un arbre transversal traversant les deux côtés du châssis, il porte, vers la droite, un pignon qui engrène avec la roue dentée ci-dessus, et, à chacune de ses extrémités, un volant de pointage en direction. La circulaire dentée est graduée en divisions, qui sont des quarts de grades, devant cette graduation se déplace un index de lecture, fixé à la partie gauche de l’entretoise arrière du châssis.
• Il n’y a ni mécanisme de mise hors de batterie, ni dispositif permettant d’utiliser le mécanisme de pointage en direction, pour la mise hors de batterie.

La plateforme réglementaire est analogue à celle de l’affût de 32 cm modèle 1882 PA. Elle en diffère principalement en ce qu’il n’y a pas de circulaire du milieu et en ce que la plaque de fondation est, en vue du tir sous les grands angles, renforcée par trois autres plaques de fondation plus petites.

L’affût modèle 1883 PA amélioré pour mortier de 30 cm

Les améliorations apportées à quelques affûts de 30 cm modèle 1883 PA sont analogues à celles qui ont été réalisées pour les affûts de 27 cm modèle 1886 PA, mais elles en diffèrent par un certain nombre de détails.

Le dispositif de suspension du mortier est constitué par une longue tige verticale, dénommée bonhomme et terminée :

• A sa partie supérieure, par une fourche, dans laquelle repose le petit tourillon du mortier.
• A sa partie inférieure, par une vis de réglage qui, par l’intermédiaire de rondelles Belleville, repose sur un support fixé au corps de l’affût.

Le dispositif d’accrochage du mortier à la position de chargement est analogue à celui du canon de 27 cm modèle 1886 PA.

La plate-forme portée par le corps d’affût est complétée par 2 plateformes latérales avec garde-corps et escalier d’accès. Le corps d’affût porte de chaque côté un index de rentrée en batterie et, sur le côté droit, une gaine du refouloir.

Le mécanisme de pointage en hauteur diffère de celui de l’affût non amélioré sur les deux points suivants :

• 1° La bande de bronze, graduée en degrés, est supprimée l’arc denté est disposé pour recevoir une réglette mobile graduée en distances.
• 2° Le mécanisme est complété par un compensateur de dénivellation formé par une longue aiguille que l’on déplace à l’aide d’une vis de rappel et dont le déplacement se transmet à un support de niveau.

Le dispositif de récupération est analogue à celui de l’affût de 27 et modèle 1886 PA, mais il ne comporte ;

•  Ni dispositif de déclenchement automatique (le déclenchement se fait en soulevant à la main l’arrière de la bielle d’accouplement).
• Ni levier de déverrouillage dans la main du culassier (c’est le pourvoyeur qui déverrouille à l’aide d’un levier placé à l’arrière et commandant un ressort à boudin pour pousser constamment le verrou vers la droite).
• Ni dispositif de sécurité. Le bras de lanterne est formé de deux côtés en tôle réunis par des entretoises.

L’affût de 30 cm modèle 1889 PC pour mortier de 30 cm

Caractéristiques principaux	Affût de 30 cm modèle 1889 PC
Hauteur au-dessus du sol de l’axe des tourillons	1,92 m
Amplitude du pointage vertical	de -5° à + 45°
Champ de tir horizontal	360°
Poids approximatif	30,9 tonnes (affût complet)
du corps d’affût	4,25 tonnes
du chassîs	10,5 tonnes
Sellette circulaire et ferrures des plateforme	9,5 tonnes
Total avec le canon de 32 cm modèle 1870-81	34,5 tonnes

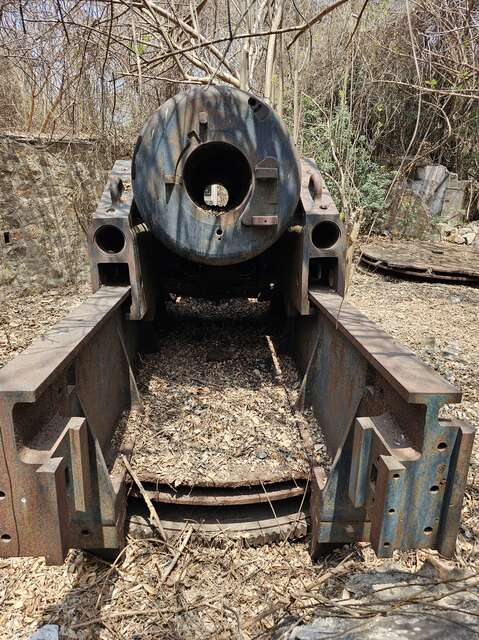

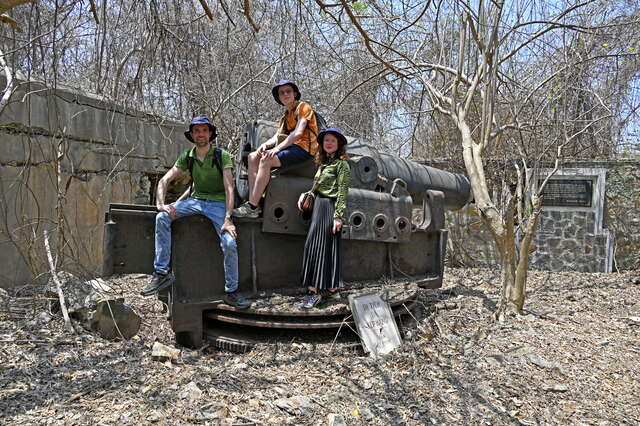

L’affût de 30 cm modèle 1889 PC se compose d’un corps d’affût et d’un châssis en acier et d’une sellette en fonte. Le corps d’affût est du même type que celui de l’affût de 32 cm modèle 1888 PC. Chaque flasque porte un adent, six galets de roulement et est creusé pour former le cylindre d’un frein hydraulique, le flasque droit porte une boucle de manœuvre. Entre les deux flasques est fixée une petite banquette de manœuvre. L’entretoise comporte en dessous un tampon de choc.

Le châssis se compose de deux côtés (sans prolongement) réunis par deux entretoises et une semelle. Chaque côté porte une boucle de manœuvre. L’entretoise arrière porte deux supports arrière de tige de frein et un escalier d’accès pour la banquette de manœuvre du corps d’affût. L’entretoise avant porte deux supports avant de tige de frein. Au-dessous de la semelle, sont les galets de sellette, maintenus par deux couronnes-guides.

La sellette porte en son centre le logement de la cheville ouvrière et à sa partie supérieure le chemin de roulement des galets. Elle est reliée à la plate-forme par seize boulons de sellette, qui traversent le massif de béton et prennent appui sur quatre plaques de fondation.

L’appareil de chargement est une grue avec le treuil Gustin modifié

Le mécanisme de pointage en hauteur est le même que celui de l’affût de 30 cm modèle 1883 PA, il se compose :

• D’un arbre vertical terminé, à sa partie inférieure, par un pignon engrenant avec la circulaire dentée de la sellette, à sa partie supérieure, par une roue dentée.
• D’un arbre horizontal terminé, d’un côté, par une vis sans fin, qui engrène avec la roue dentée de l’arbre vertical, et, de l’autre, par une manivelle de pointage en direction.

La graduation de la circulaire dentée et la disposition de l’index sont celles de l’affût de 30 cm modèle 1883 PA. Il n’y a ni mécanisme de mise hors de batterie, ni dispositif permettant d’utiliser le mécanisme de pointage en direction pour la mise hors de batterie.

L’affût de 30 cm modèle 1889 PC amélioré pour mortier de 30 cm

Les améliorations apportées à une partie des affûts de 30 cm modèle 1889 PC sont analogues à celles qui ont été idéalisées pour certains affûts de 30 cm modèle 1883 PA, mais elles en diffèrent par un certain nombre de détails.

En particulier, le bonhomme et les ressorts de suspension du canon sont placés au-dessus du petit tourillon. Le compensateur de dénivellation se compose d’un niveau portant une aiguille de repérage et coulissant sur un support court concentrique à l’arc gradué. Le dispositif d’accrochage à la position de chargement est basé sur le même principe que celui de l’affût de 27 cm modèle 1886 PA, mais d’une forme un peu différente.

L’ancienne grue de chargement a été entièrement supprimée, alors qu’elle est maintenue sur tous les autres affûts M améliorés.
