La casemate de projecteur dans la fortification terrestre

Dans la fortification terrestre, les abords des ouvrages sont éclairés de nuit par des projecteurs mobiles allant d’un diamètre de 45 à 90 cm, mais dans les fortifications les plus sensibles, ces projecteurs sont placés sous tourelles à éclipse ou sous casemates bétonnées afin de les protéger facilement et rapidement des bombardements.

Les casemates de projecteur possèdent une dalle de 1m70 de béton armé et se composent de deux parties appelées abri de jour et abri de combat:

• L’abri de jour est le local où est remisé le projeteur quand il n’est pas utilisé.

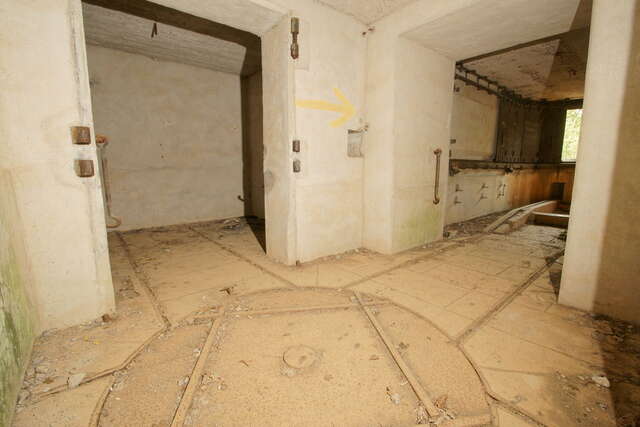

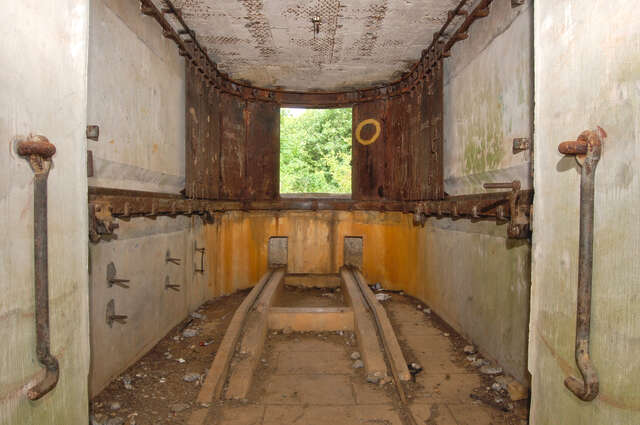

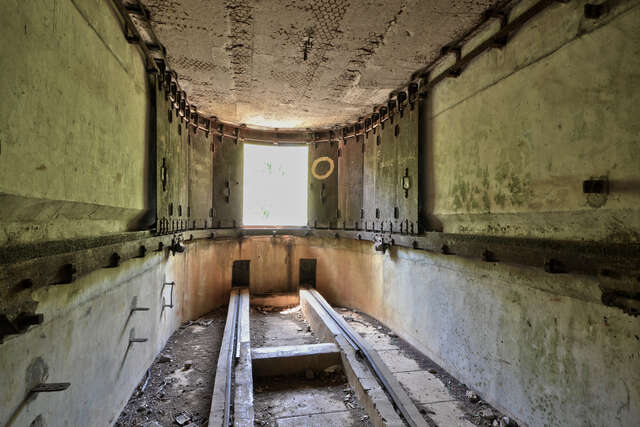

• L’abri de combat est la partie de la casemate où est placé le projecteur pour son fonctionnement. Cette partie peut se fermer par un volet blindé qui protège le projecteur des balles ou des petits éclats d’obus.

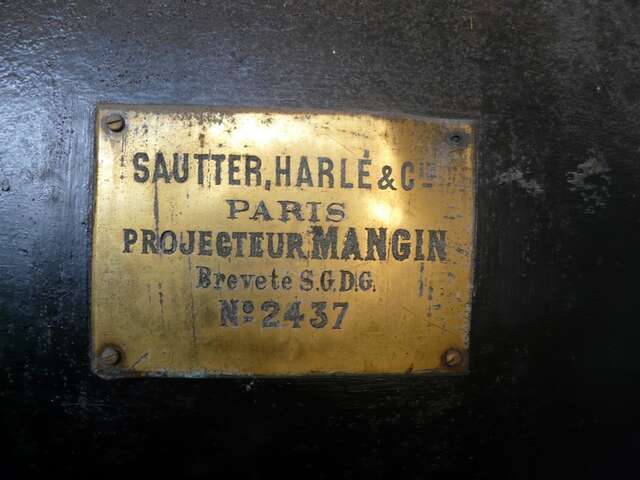

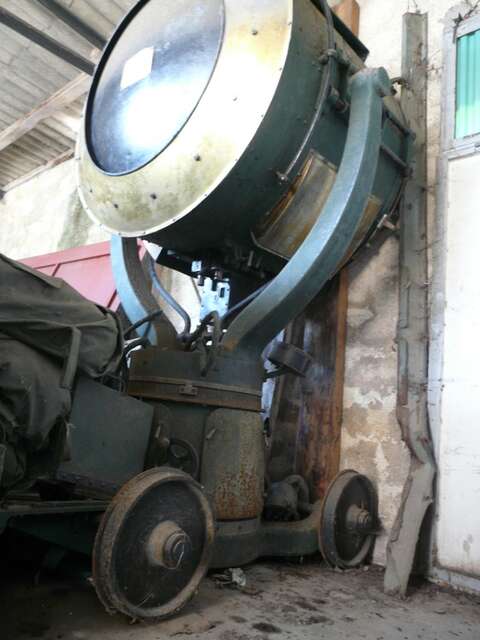

Ces casemates recevaient les différents ordres depuis les observatoires cuirassés ou depuis les postes d’observation. Elles étaient équipées d’un projecteur électrique de marque Sautter-Harlé à miroirs Mangin d’un diamètre 90 ou 120 cm qui assurait un éclairage par temps clair jusqu’à 3 kilomètres sur un angle de 120°. Dans les forts de Pont-Saint Vincent et de Frouard, les projecteurs de casemate et leur fonctionnement sont analogues à celui de la tourelle de projecteur de 90. L’alimentation en électricité du projecteur en 80 ou 110 Volts était assurée depuis l’usine électrique de l’ouvrage ou un poste photo-electrique pour le fonctionnement du projecteur uniquement.

A la déclaration de guerre, seules 5 casemates sont construites mais plusieurs projets prévoyaient d’en construire d’autres.

Liste des casemates de projecteur construites dans les fortifications terrestres

Place forte	Forts ou ouvrages	Diamètre du projecteur	Etat aujourd’hui

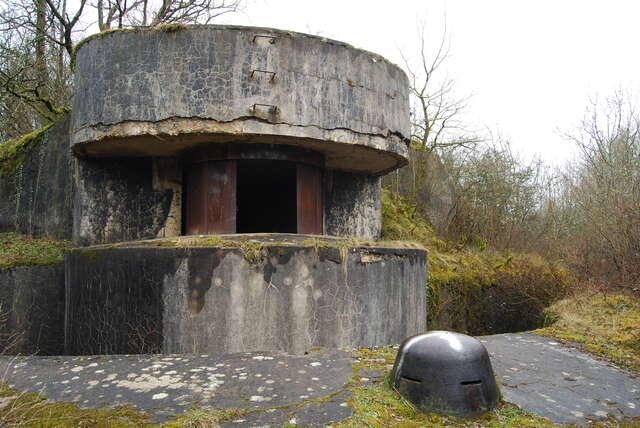

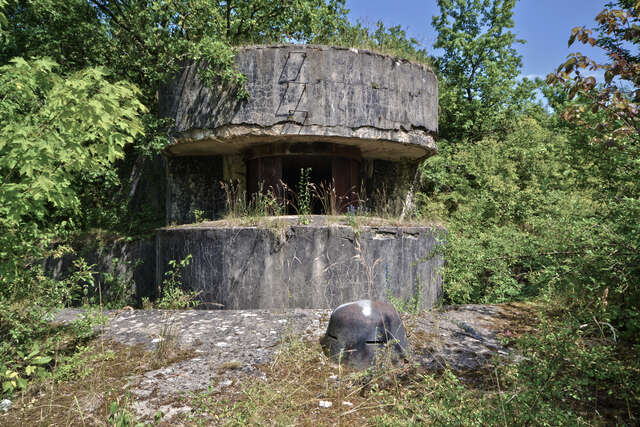

Trouée de Charmes Nancy	Fort de Frouard	90 cm	En place avec ses volets blindés

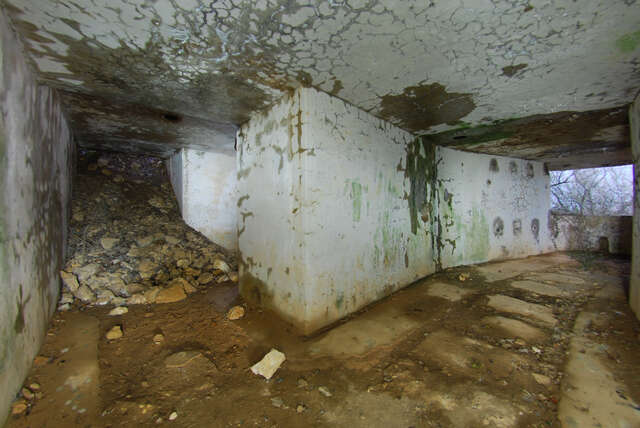

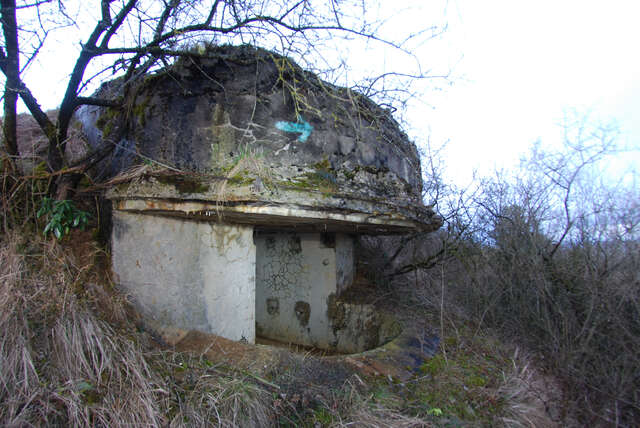

Trouée de Charmes Nancy	Fort de Pont-Saint-Vincent – Batterie de Blainville	90 cm	En place sans volets blindés ferraillés en 1943
Trouée de Charmes Nancy	Fort de Pont-Saint-Vincent – Batterie de Saint-Jean	90 cm	En place sans volets blindés ferraillés en 1943
Bourg-Saint-Maurice	Batterie de Vulmix	120 cm	Non terminée en 1914

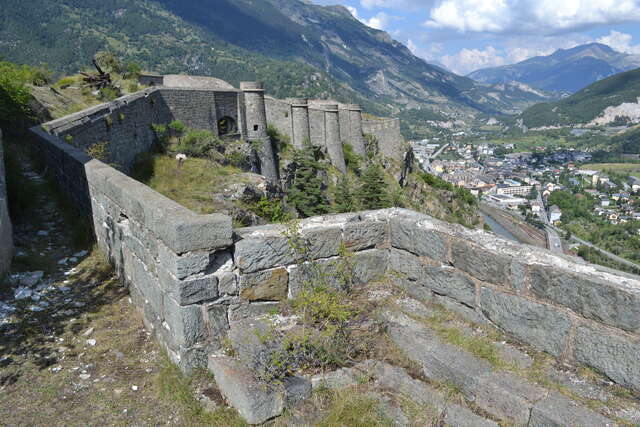

Haute Maurienne Modane	Fort du Replaton	90 cm	En place avec ses volets blindés

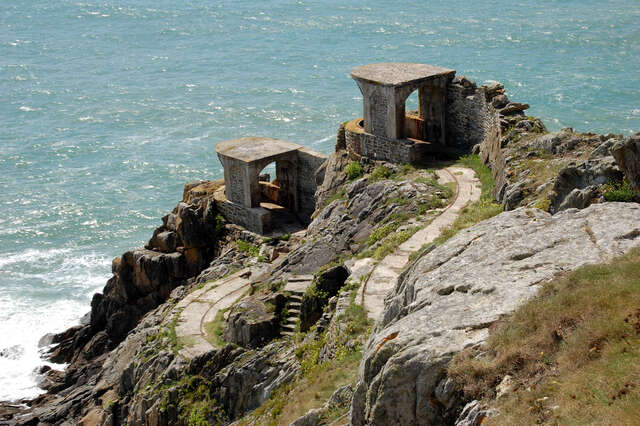

La casemate de projecteur dans la fortification côtière

Dans la fortification côtière, les projecteurs sous casemate sont utilisés pour 3 fonctions :

• L’éclairage ou feu de reconnaissance permettant de surveiller les points ou passages stratégiques.
• L’éclairage ou feu de combat permettant de diriger le tir des batteries côtières.
• L’éclairage ou feu de défense sous-marine surveillant et signalant aux navires les lignes de torpilles.

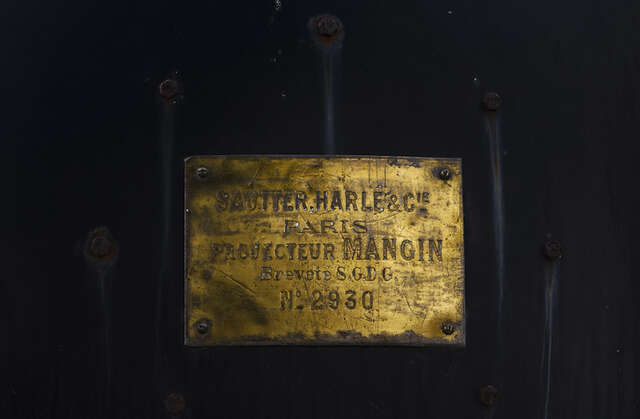

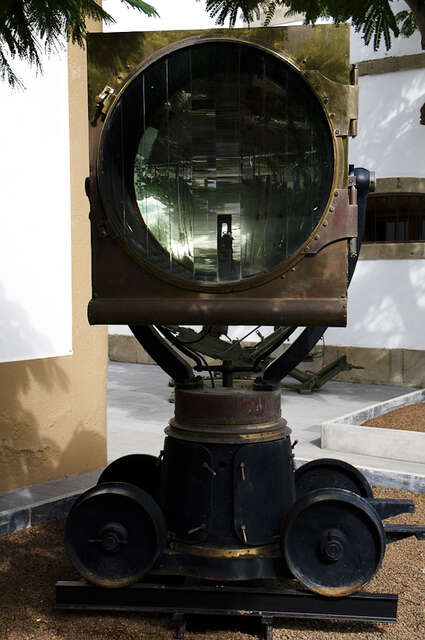

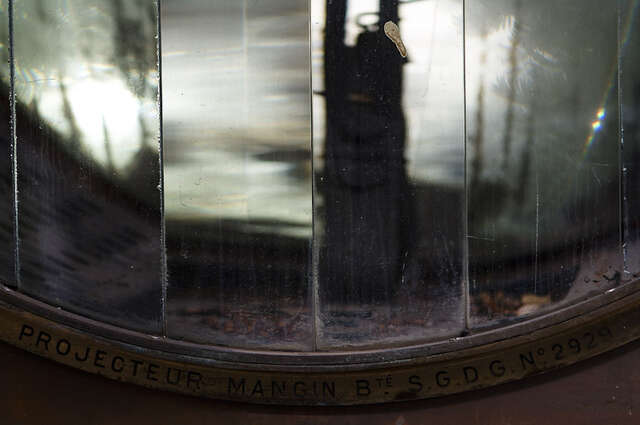

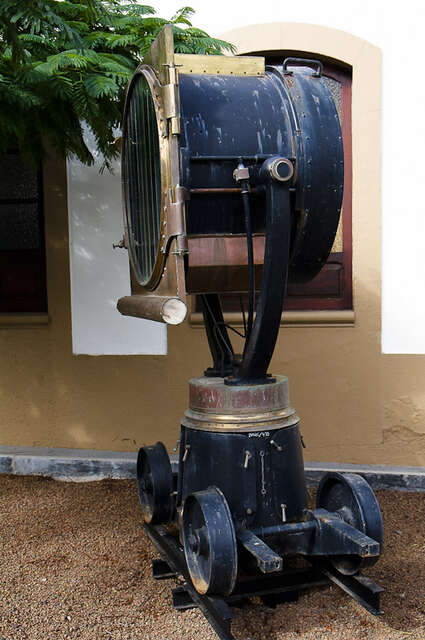

Ces casemates possèdent dans la plupart des cas un projecteur électrique de marque Sautter-Harlé à miroirs Mangin de 90 ou 120 cm de diamètre.

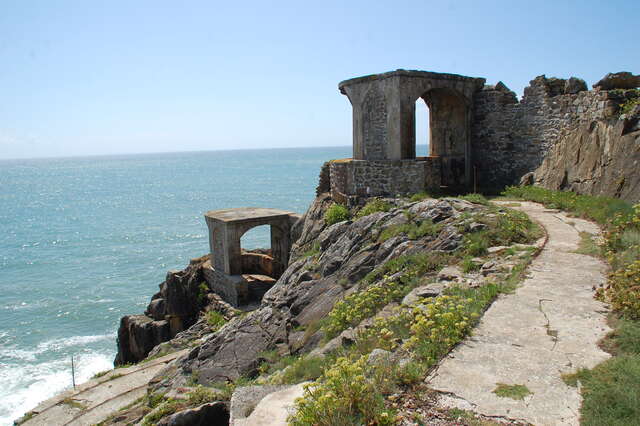

Elles sont placées de manière à éclairer le plus grand champ de vision sans qu’elles soient pour autant exposées aux coups du large ou aux attaques de vives forces.
Elles doivent également être implantées de manière à ne pas gêner l’action des batteries côtières, ni à en révéler leur position en les éclairant.

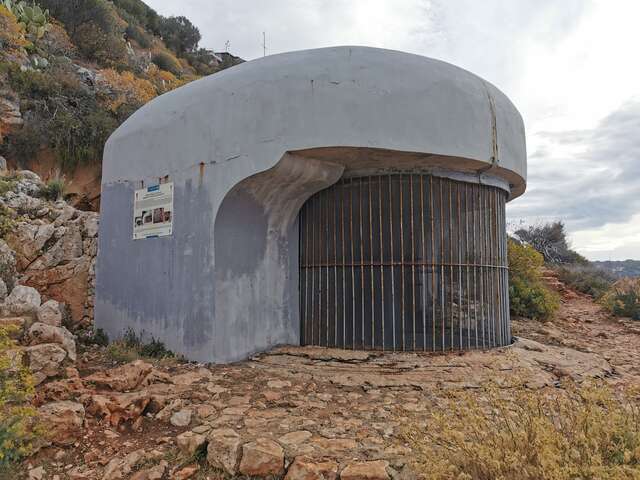

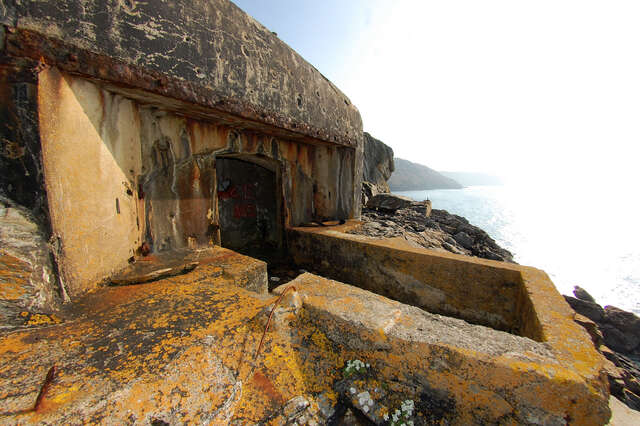

Chaque casemate se compose de 4 parties :

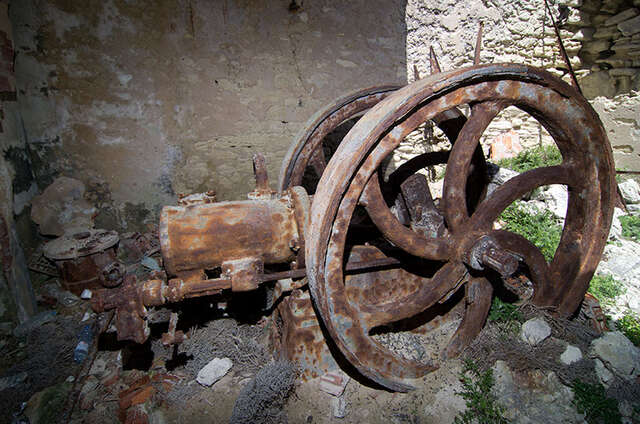

• Une usine électrique qui se situe à moins de 400 mètres du projecteur, placée dans un bâtiment souvent à l’épreuve des obus légers.

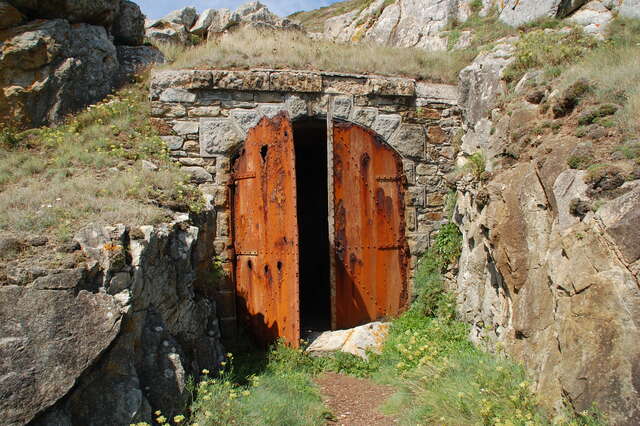

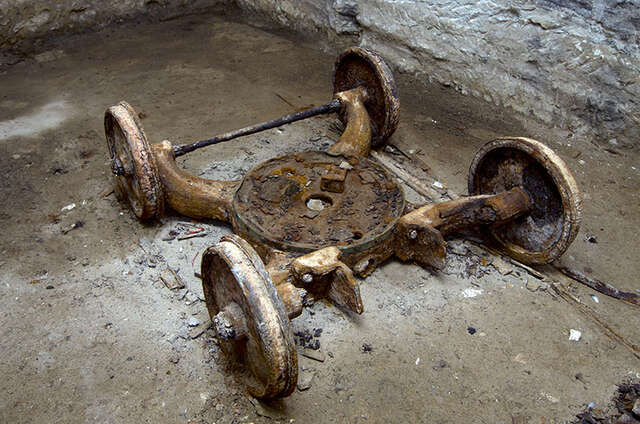

• Un abri de jour où est placé le projecteur quand il n’est pas utilisé.

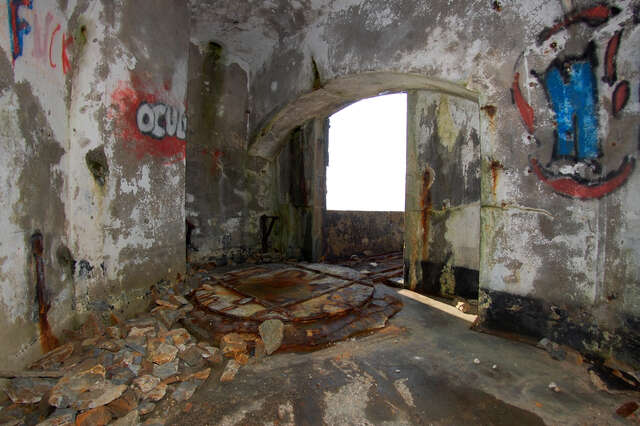

• Un abri de combat utilisé lors du fonctionnement du projecteur qui possède souvent une faible dalle de béton armé à l’épreuve des éclats d’obus. Cet abri possède parfois des volets blindés quand la casemate est plus exposée.
• Un poste de commande et d’observation à l’épreuve, situé au-dessus et à proximité de l’abri de combat pour transmettre les différentes instructions.
