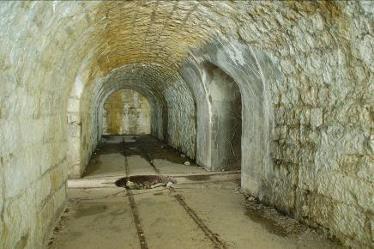

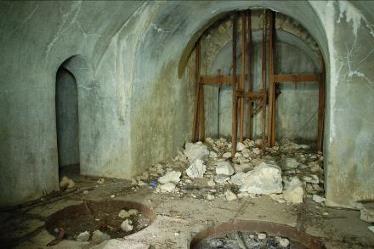

L’intérieur du magasin de secteur n°2 . Cliché VAUBOURG Cédric |
|
Le cartouche au dessus de l’entrée du magasin de secteur n°2. Cliché VAUBOURG Cédric |
|

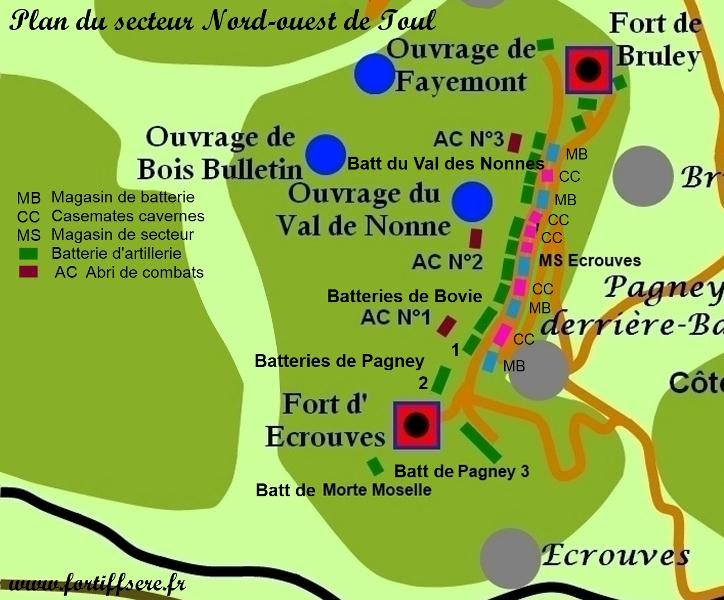

Le secteur nord-ouest de la place forte de Toul |
|
Armement des batteries d’artillerie en 1914 |
|
Détail du monte-charge du magasin de secteur n°2 . Cliché VAUBOURG Julie |
|

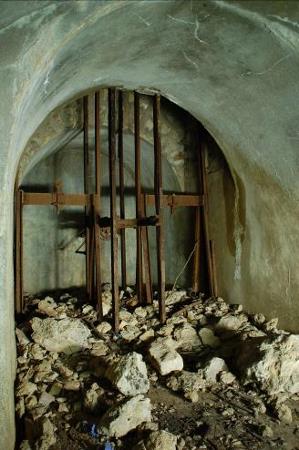

Le monte-charges permettant de ravitailler la batterie au dessus . Cliché VAUBOURG Cédric |
|

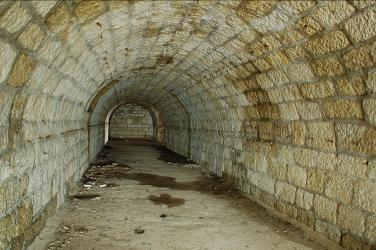

La chambre de stockage du magasin de secteur n°2 . Cliché VAUBOURG Cédric |
|

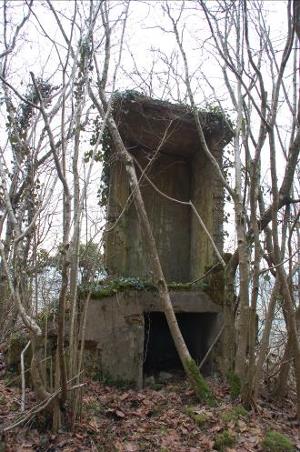

La sortie du monte charge du magasin de secteur n°1 . Cliché VAUBOURG Cédric |
|

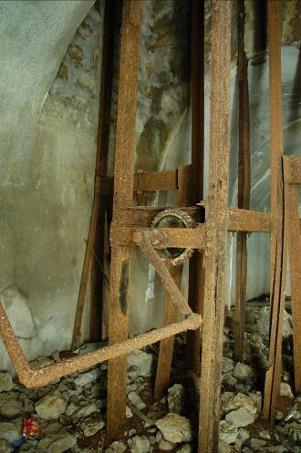

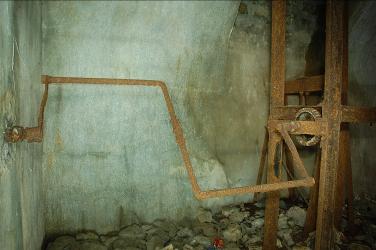

Le treuil du monte charge du magasin de secteur n°2 . Cliché VAUBOURG Julie |
|
Détail du treuil du monte-charge du magasin de secteur n°2 . Cliché VAUBOURG Cédric |
|

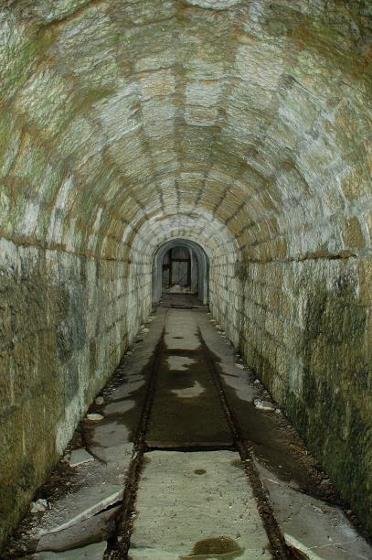

Vestige de voie de 60 dans le magasin de secteur n°2 . Cliché VAUBOURG Cédric |
|

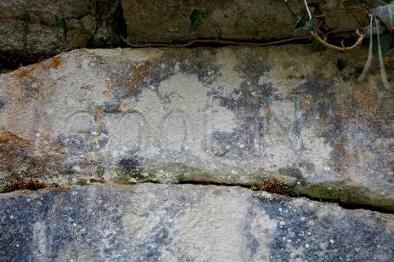

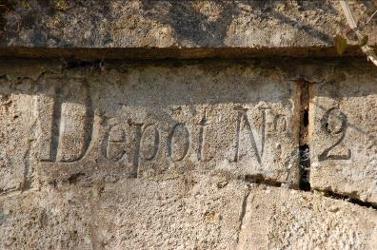

Le cartouche au dessus de l’entrée d’un des magasins de batterie. Cliché VAUBOURG Julie |
|

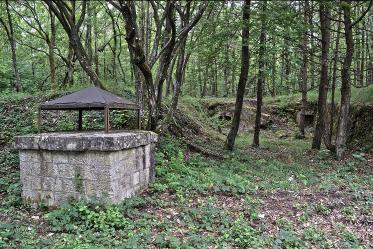

Une cheminée d’un abri caverne près d’une niche de la batterie du Val des Nonnes. Cliché VAUBOURG Cédric |
|
Une rampe d’accès de l’abri caverne à la batterie . Cliché VAUBOURG Cédric |
|
Un niche de la batterie du Val des Nonnes . Cliché VAUBOURG Cédric |
|

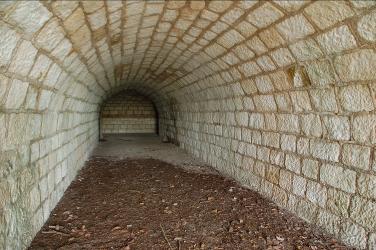

L’intérieur d’un abri caverne . Cliché VAUBOURG Cédric |
|

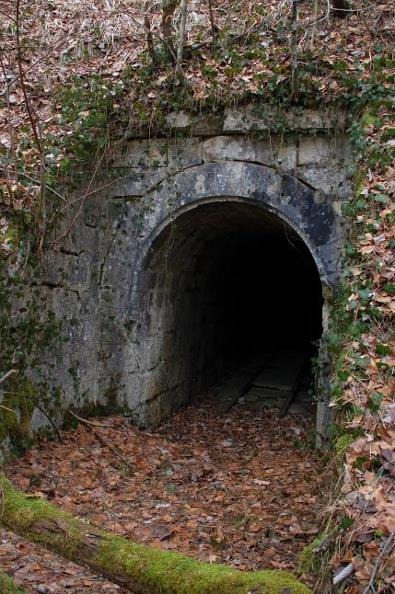

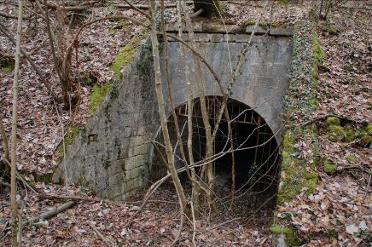

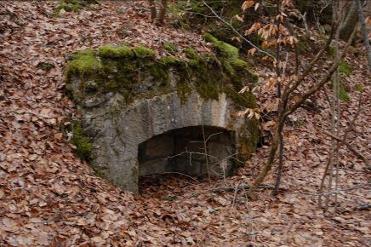

L’entrée d’un abri caverne . Cliché VAUBOURG Cédric |
|
Les restes des latrines près d’un abri caverne . Cliché VAUBOURG Cédric |
|
www.fortiffsere.fr VAUBOURG Cédric et Julie © COPYRIGHT Mentions légales |
|

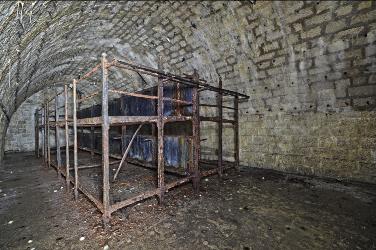

Un autre abri caverne équipé de ses lits . Cliché VAUBOURG Cédric |
|
La chambre de l’abri caverne . Cliché VAUBOURG Cédric |
|

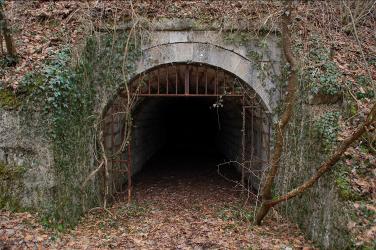

La deuxième entrée de l’abri caverne. Cliché VAUBOURG Cédric |
|
Une cheminée d’un abri caverne près d’une niche de la batterie du Val des Nonnes. Cliché VAUBOURG Cédric |
|

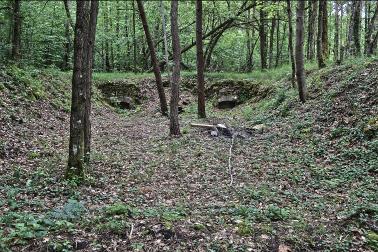

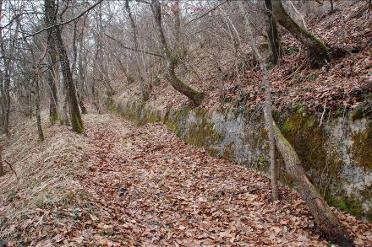

Une plateforme de tir de la batterie du Val des Nonnes. Cliché VAUBOURG Cédric |
|
Effectif à la mobilisation en 1914 à la première heure pour le secteur Ecrouves-Bruley (effectif des ouvrages compris) |
|
· Infanterie : 6 officiers, 500 soldats du 168ème Régiment d’infanterie · Artillerie : 4 officiers et 240 soldats du 6ème régiment d’artillerie à pied · Génie et services divers : 1 officier et 48 soldats de la 1ère section du Génie Soit un effectif de 11 officiers et 788 hommes |
|
Nom de la batterie |
Nombre de batterie |
Dates de construction |
Nombre de batteries armées en 1914 |
Armement en 1914 |
|
Bruley |
4 |
1900-1906 |
3 |
|
|
Nonnes |
6 |
1887 |
2 |
|
|
Bouvie |
3 |
1887 |
3 |
|
|
Pagney |
3 |
1887 |
1 |
|
|
Mortemoselle |
1 |
1874 |
1 |
|
|
|
36 pièces |
|||
|
Composition des intervalles des forts de Bruley et d’Écrouves |
|
|
1 station mle 1911 à la section de Pagney armée de 2 canons de 75 sur une plate-forme en bois en 1914 2 emplacements pour 1 canon de 75 anti aérien aménagés après 1915 |
|
|
Poste de commandement |
3 postes |
|
Poste optique extérieur au fort |
Aucun |
|
Magasin extérieur |
4 magasins de batterie avec monte charge construits entre 1890 et 1897 pour ravitailler les batteries d’artillerie 1 magasin de secteur construit en 1910 dans la montée d’accès au fort d’Ecrouves |
|
Ouvrage du Bois Bulletin construit de 1888 à 1889. Ouvrage de Fayemont construit de 1887 à 1888. Un projet de 1908 y prévoyait l’installation d’une tourelle de 75R 05. Ouvrage du Val des Nonnes construit en 1890 4 ouvrages de la Mortemoselle qui sont des tranchées numérotées de 1 à 4 construite après 1890 Ouvrage du Bois de Romont est une tranchée construite après 1890 |
|
|
7 abris cavernes d’une capacité de 386 places construits en 1887 et 1889 |
|
|
· 3 abris en 1914 |
|
|
17 batteries dont 7 déclassées en 1914, un projet de 1913 prévoyait d’en construire 5 supplémentaires |
|
|
Batterie d’artillerie pour canon de 164 de Marine installée fin 1914 début 1915 |
Aucun |
|
Nom de l’abri de combat |
Construction |
Guérite |
Capacité |
|
1905 |
Non |
12 places couchées |
|
|
1905 |
Non |
24 places couchées |
|
|
1905 |
Non |
12 places couchées |
