Aujourd’hui, elle est gérée par l’association la Citadelle qui la fait visiter lors de la visite du fort. On peut y voir les cuirassements en état de fonctionnement. Plus de renseignements pour les visites du fort de Villey le Sec http://villeylesec.com/fort |
|

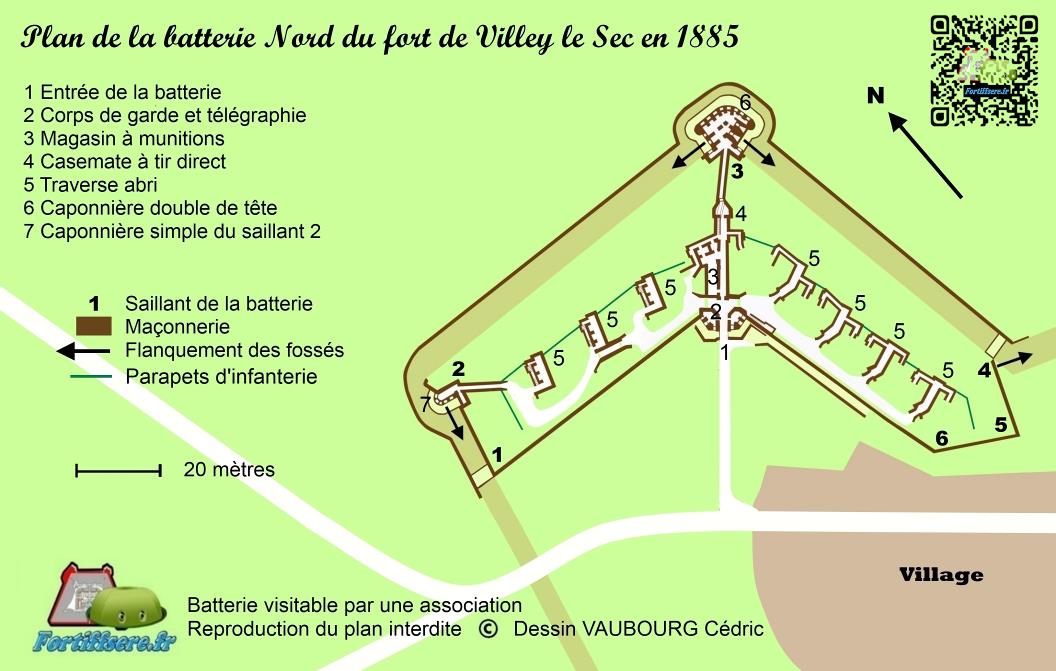

La batterie Nord est un des ouvrages du fort de Villey-le-Sec, placée à gauche du réduit en avant du village à 310 mètres d’altitude. Elle surveille une partie du secteur Est allant du centre ville de Toul à la lisière de la forêt de Haye. Son plan à la forme d’un V, elle est entourée par un fossé qui est défendu par deux caponnières. Son armement à sa construction était renforcé par une casemate à tir indirect qui sera construite mais qui ne sera jamais armée. |
|
L’armement de la batterie à la veille de la Grande guerre
Pièces de rempart de la batterie 2 canons de 120 long approvisionnés à 700 coups/pièce. 1 section de 2 mitrailleuses trépieds approvisionnée de 43200 cartouches.
Cuirassements et casemates 1 tourelle de 75R 05 armée de 2 canons de 75 approvisionnée à 2000 coups/pièce. Elle possède un observatoire cuirassé et un tube de rechange. 1 tourelle de mitrailleuses GF4 armée de 2 mitrailleuses Hotchkiss approvisionnées de 57600 cartouches. 2 observatoires cuirassés de commandement isolés.
Défense des fossés 1 caponnière simple armée d’1 canon révolver approvisionné à 1800 coups. 1 caponnière double de tête armée de 2 canons révolver approvisionnés à 1800 coups/pièces et d’1 canon de 12 culasse approvisionné à 150 coups. 1 caponnière double de gorge armée d’1 canon révolver approvisionné à 1800 coups.
Total 13 pièces d’artillerie
Les différents éléments extérieurs à proximité du fort en 1914
|
|
Projet de modernisation
Programme 1900 Coût des travaux du programme 169 000 FR Or · Construction d’une casemate de Bourges et installation d’ 1 tourelle de mitrailleuses et d’un observatoire cuirassé Projet complémentaire de 1902 · Remplacement de la casemate de Bourges par une tourelle de 75R 05
Modernisations
· 1888 - 1890 Construction d’un casernement bétonné de 104 places · 1901 - 1904 Installation d’un réseau de queues de cochon autour de l’ouvrage et de grilles défensives · 1905 - 1906 Installation d’ une tourelle de mitrailleuses · 1906 - 1907 Installation d’une tourelle de 75R 05 et de deux observatoires cuirassés · 1906 - 1914 Installation d’une ventilation manuelle pour les tourelles |
|
Armement de la batterie et cuirassements installés entre 1878 et 1910 |
|
En 1914, la batterie Nord du fort de Villey-le-Sec est un ouvrage modernisé de première catégorie appartenant à la 20ème région. Elle possède un casernement et des magasins à munitions à l’épreuve. Son armement principal est placé sous casemates bétonnées et sous tourelles cuirassées. Mais cette fortification ne possède pas de communication bétonnée qui permet de relier les différents organes de combats. |
|

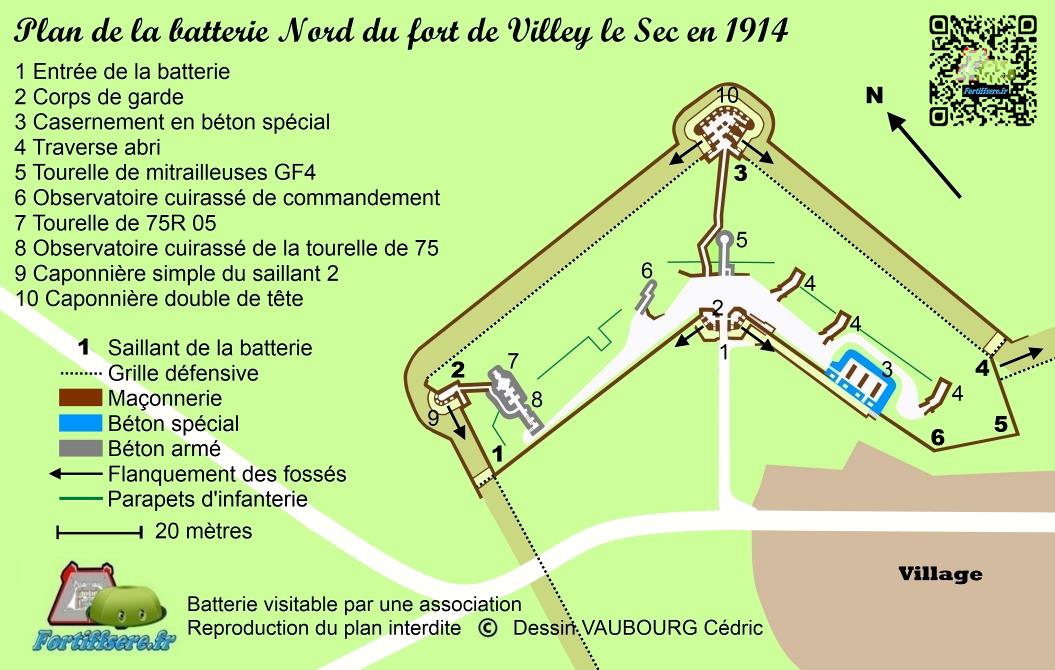

Equipement de la batterie en 1914 |
|
Etat de la batterie-Nord pendant la première guerre mondiale
· Fin 1915, désarmement progressif de l’ouvrage pour envoyer les pièces d’artillerie et les munitions pouvant aller sur le front. · En janvier 1916, il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi. · Suite à la bataille de Verdun fin 1916, la batterie est réarmée et les issues se voient équipées de chicanes en sac de terre, armées de mitrailleuses et de goulottes lance grenades. Construction d’un observatoire bétonné pour renforcer l’observation du secteur |
|
Manœuvre de la tourelle de 75 de la batterie. VAUBOURG Cédric |
|

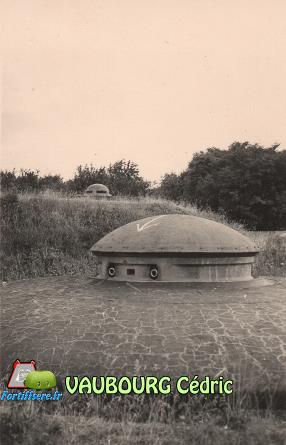

Photo allemande de la tourelle de 75 en 1940 Collection VAUBOURG Cédric |
|

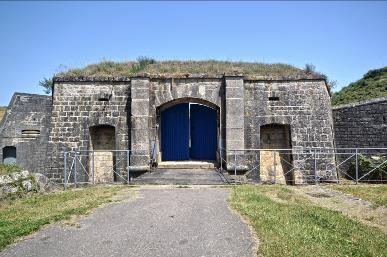

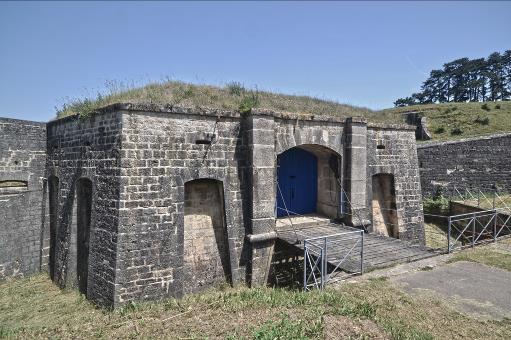

L’entrée de la batterie Nord du fort de Villey-le-Sec. Cliché VAUBOURG Cédric |
|

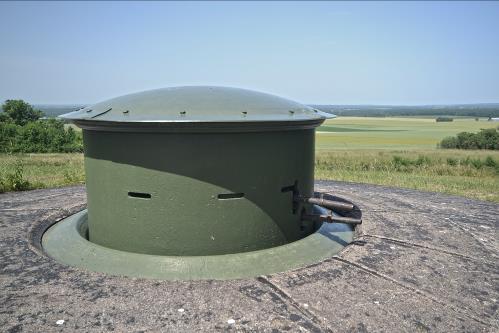

La tourelle de mitrailleuses GF4. Cliché VAUBOURG Cédric |
|

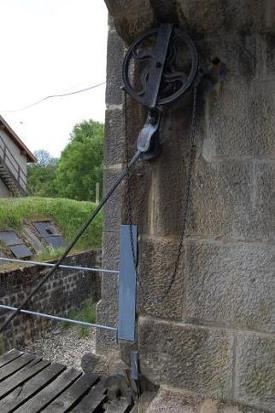

Détail du Pont Levis système Ardagt-Pilter de la batterie. Cliché VAUBOURG Julie. |
|

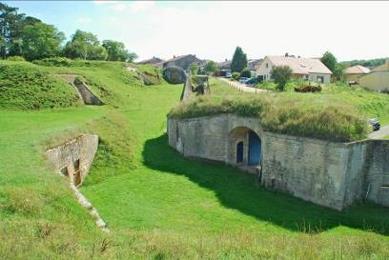

L’entrée et le corps de garde de la batterie Nord. Cliché VAUBOURG Julie |
|
Détail du corps de garde de la batterie. Cliché VAUBOURG Cédric. |
|
Vue sur l’arrière du corps de garde. Cliché VAUBOURG Cédric. |
|
L’entrée du casernement bétonné. Cliché VAUBOURG Cédric |
|

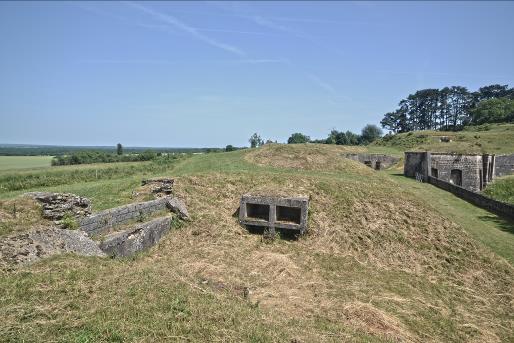

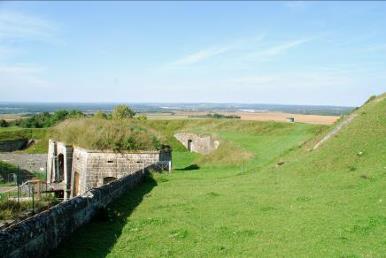

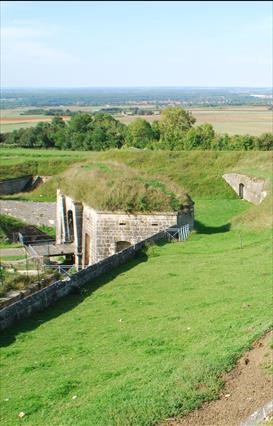

Vue sur la batterie depuis le casernement bétonné. Cliché VAUBOURG Cédric |
|

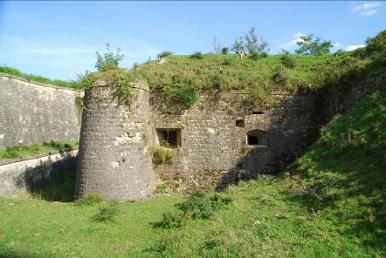

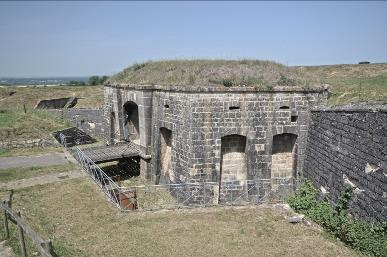

L’extérieur de la caponnière double. Cliché VAUBOURG Cédric |
|

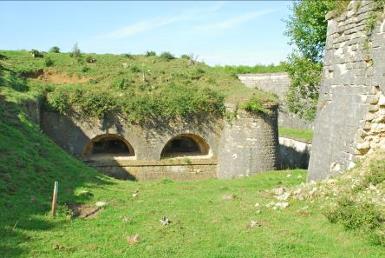

L’extérieur de la caponnière double. Cliché VAUBOURG Cédric |
|

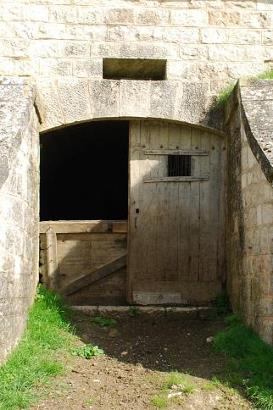

Détail de la porte d’une traverse abri. Cliché VAUBOURG Cédric |
|
Détail du corps de garde. Cliché VAUBOURG Cédric |
|

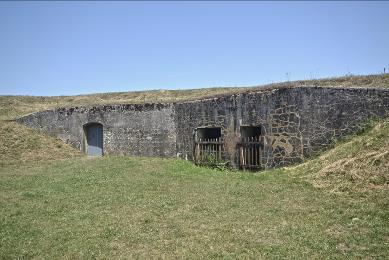

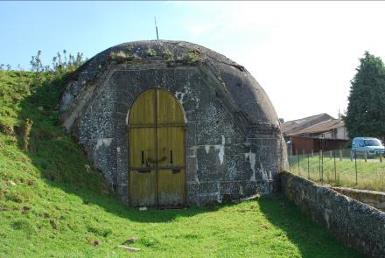

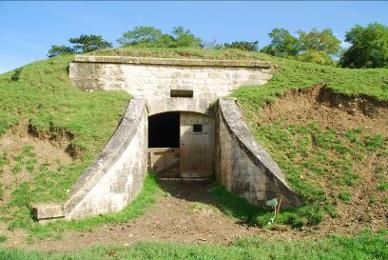

Une traverse abri ayant été renforcée. Cliché VAUBOURG Julie |
|

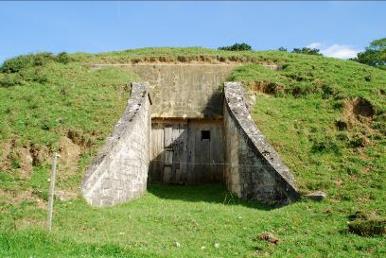

Une traverse abri n’ayant pas été renforcée. Cliché VAUBOURG Cédric |
|
www.fortiffsere.fr VAUBOURG Cédric et Julie © COPYRIGHT Mentions Légales |
|
L’accès à la caponnière double et à la tourelle de mitrailleuses. Cliché VAUBOURG Cédric |
|
La batterie Nord du fort de Villey-le-Sec |
|

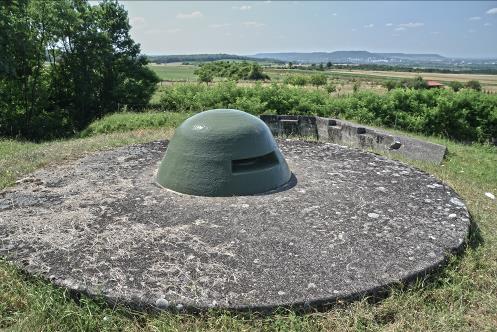

L’observatoire cuirassé de la tourelle de 75 de la batterie Nord du fort de Villey-le-Sec. Cliché VAUBOURG Cédric |
|

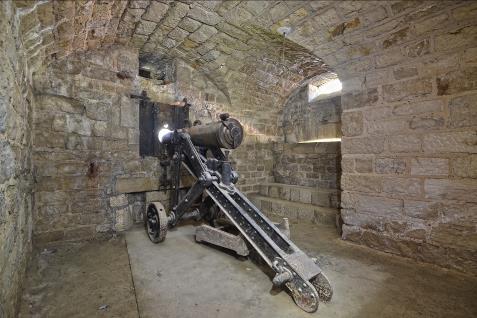

Une copie d’un canon de 12 culasse dans la caponnière double de la batterie Nord du fort de Villey-le-Sec. Cliché VAUBOURG Cédric |
|
Une plateforme de tir de la batterie Nord du fort de Villey-le-Sec. Cliché VAUBOURG Cédric |
|
|
1878 |
1880 |
1890 |
1906 |
1910 |
|
Pièces de rempart du réduit |
|||||
|
Cuirassements et casemates |
en travaux |
||||
|
Défense des fossés |
|||||
|
Nb de pièces |
15 |
16 |
12 |
9 |
13 |
|
Dates de construction Coût des travaux en 1879 avec les batteries annexes
Effectif du redan et des 2 batteries 168 hommes en 1885 |
· 26 juillet 1875 – 1879
· 3 826 800 Fr or
· 4 officiers · 8 sous-officiers, 156 soldats |
|
Armement de la batterie fin 1915 · Aucune pièce de rempart · 1 tourelle de 75R05 armée avec quelques obus · 1 tourelle de mitrailleuses armée · 2 caponnières armées de 4 canons révolver et 1 canon de 12 culasse avec leurs munitions. |
Armement de la batterie fin 1917 · La batterie est réarmée de mitrailleuses et fusils mitrailleurs pour la défense rapprochée · 1 tourelle de 75R05 armée et réapprovisionnée en munitions · 1 tourelle de mitrailleuses armée et réapprovisionnée en munitions · 2 caponnières armées de 4 canons révolver et 1 canon de 12 culasse avec leurs munitions. On y installe 5 mitrailleuses de flanquement sur des supports fixés au mur. Elles servent à remplacer une pièce défectueuse de flanquement. |
|
Effectif à la mobilisation en 1914 à la première heure pour le secteur de Villey-le-Sec (effectif des ouvrages compris)
· Infanterie : 5 officiers, 250 soldats du 169ème Régiment d’infanterie · Artillerie : 2 officiers, 170 soldats du 6ème régiment d’artillerie à pied · Génie et services divers : 23 soldats du COA · Soit un effectif de 7 officiers et 443 hommes |
Effectif à la mobilisation des 3 batteries en 1914
· Artillerie : 271 artilleurs du 6ème régiment d’artillerie à pied |
|
Capacité du casernement à l’épreuve Capacité des casernement en maçonnerie Capacité du magasin à poudre Capacité du magasin aux cartouches |
· 104 places couchées · Aucune place couchée · Pas de magasin à poudre · 1 magasin à munitions à la tourelle de 75R 05 |
|
|
· Pas de cuisine prévu à la mobilisation mais des cuisinières sont en stock au réduit · Pas de boulangerie le pain provient du réduit · 1 citerne en béton · 1 pont levis système Ardagt-Pilter |
|
Communication liaison optique Communication télégraphe électrique
Eclairage en 1914 |
· Aucune · Avec le réduit grâce à un téléphone Ader et une boite de forteresse
· 26 Lampes de 10 lignes à pétrole, 3 lampes à pétrole portatives et 4 chandeliers à pétrole pour l’intérieur de l’ouvrage. Plusieurs lampes à bougie pour les tourelles et 3 projecteurs oxyacéthyléniques pour l’éclairage des fossés. |
