Aujourd’hui, le réduit est géré par l’association la citadelle qui a fait d’importants travaux de restauration. On peut y voir un beau musée, le dernier canon révolver, et l’une des deux dernières tourelles Mougin qui possèdent encore ses canons. Plus de renseignements pour les visites du fort de Villey le Sec http://villeylesec.com/fort |
|

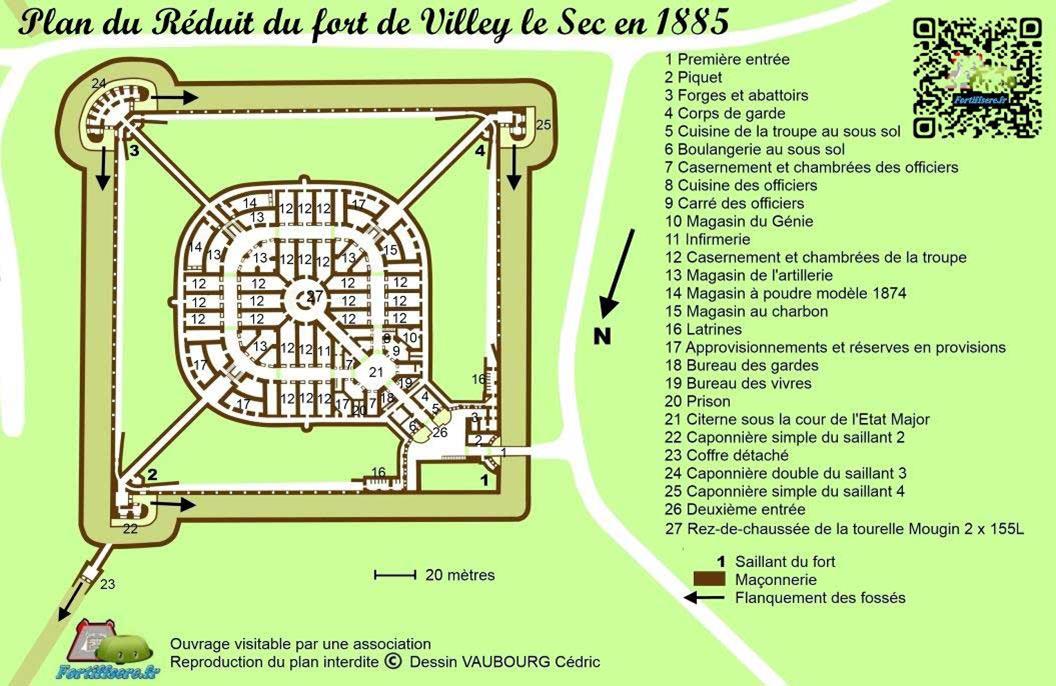

Le réduit est un fort à lui tout seul, c’est l’ouvrage principal du fort de Villey-le-Sec qui est bâti juste au dessus du village à 350 mètres d’altitude. Son plan particulier de forme carré ressemble beaucoup à celui du fort de Lucey. Le casernement de paix est placé autour d’une tourelle Mougin qui est placée au centre de l’ouvrage. Le réduit possède aussi un coffre détaché qui défend un fossé reliant la batterie nord pour empêcher les assauts de l’infanterie entre ces deux ouvrages. Il est le seul ouvrage du fort à être relié au réseau de voie de 60 après 1888. |
|
L’armement du fort à la veille de la Grande guerre
Pièces de rempart du fort 2 canons de 90 sur affût de campagne approvisionnés à 600 coups/pièce. 2 mortiers lisses de 15 approvisionnés à 300 coups/pièce. 1 section de 2 mitrailleuses trépieds approvisionnée de 43200 cartouches. 3 section de 2 mitrailleuses de rempart approvisionnées de 43200 cartouches/section.
Cuirassements et casemates 1 tourelle Mougin modèle 1876 armées de 2 canons de 155 long approvisionnés à 1000 coups/pièce. Elle possède un observatoire cuirassé et un tube de rechange. 2 observatoires cuirassés de commandement 2 guérites blindées de rempart
Défense des fossés 2 coffres simples de contre-escarpe armés d’1 canon révolver approvisionnés à 1800 coups et d’1 canon de 12 culasse approvisionné à 150 coups. 1 coffre double de contre-escarpe armé de 2 canons révolver approvisionnés à 1800 coups/pièce et de 2 canons de 12 culasse approvisionnés à 150 coups/pièce.
Total 26 pièces d’artillerie
Les différents éléments extérieurs à proximité du fort en 1914
Voir secteur Sud-Est de Toul
Ouvrage de Fays construit en 1889, il possède 12 places assises sous abri à l’épreuve de la mitraille
Abris de combat et abris cavernes Aucun
Aucun
Aucun
|
|
Projet de modernisation
Programme 1900 Coût des travaux du programme 808 000 FR Or · Construction d’une nouvelle caserne de 200 places · Remplacement des 3 caponnières par un coffre double et deux coffres simples de contre-escarpe. Renforcement des communications intérieures, des magasins à poudre et installation de deux observatoires cuirassés Projet complémentaire de 1908 · Installation d’une batterie cuirassée de deux tourelles de 155R 07 · Abaissement et renforcement de la tourelle Mougin après les travaux de la batterie cuirassée de deux tourelles de 155 C Projet de 1910 · Remplacement des deux tourelles de 155R 07 par deux tourelles de 155 C et installation de deux tourelles de mitrailleuses au réduit.
Modernisations
· 1880-1882 Installation d’une tourelle Mougin N° G au centre du fort qui sera prête à tirer en 1882 · 1888-1890 Construction d’un casernement bétonné de 107 places · 1888-1900 Connexion au réseau de voie de 60 et au réseau de télégraphie électrique · 1898 Installation d’un groupe électrogène mobile qui alimente un projeteur de Fresnel de 90 cm de diamètre pour éclairer les abords de l’ouvrage. Le tout est tracté par une locomotive routière · 1901-1904 Installation du réseau de queues de cochon et de grilles défensives autour de l’ouvrage. · 1905-1909 Remplacement des 3 caponnières par 2 coffres de contre escarpe et suppression des deux entrées pour construire un deuxième casernement bétonné de 186 places couchées · 1905-1909 Renforcement des communications intérieures, des magasins à poudre et installation de 3 observatoires cuirassés · 1910-1914 Installation d’une usine électrique possédant 3 groupes électrogènes thermiques qui délivrent du 110 volts pour l’éclairage et la ventilation électrique des casernements. · 1912-1914 Construction d’une batterie cuirassée extérieure de 2 tourelles de 155 C, le bloc de la batterie est terminé mais les cuirassements ne seront jamais installés à cause de la guerre. |
|
Armement du fort et cuirassements installés entre 1878 et 1910 |
|

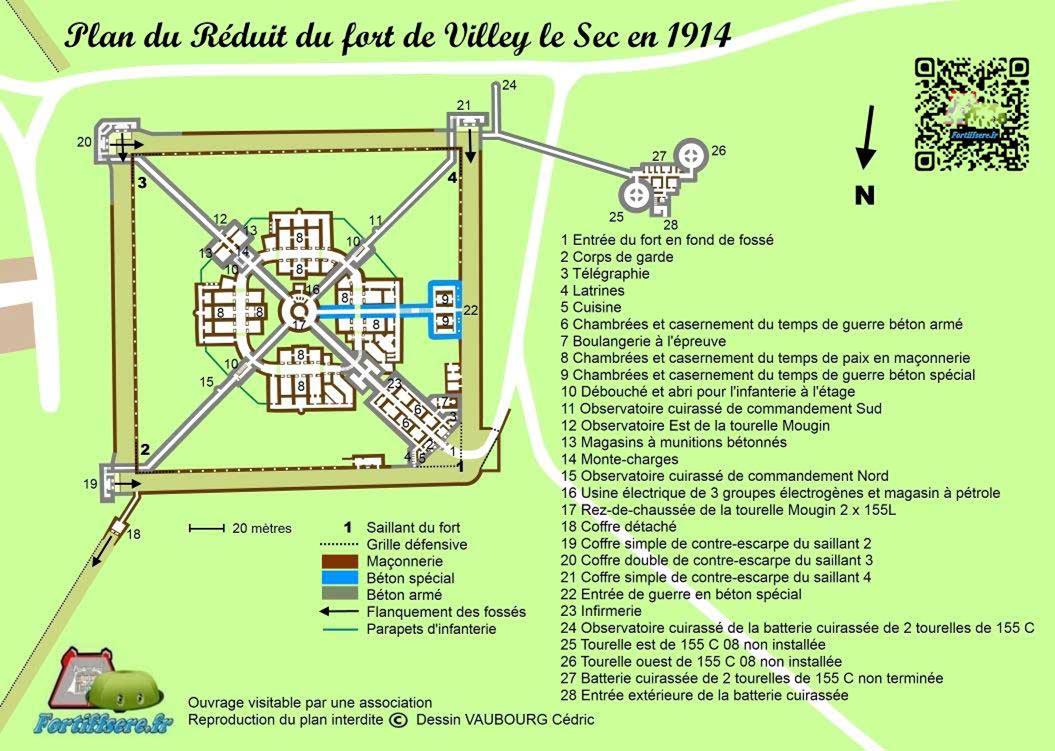

En 1914, le réduit du fort de Villey-le-Sec est un ouvrage modernisé de première catégorie appartenant à la 20ème région. Il possède un casernement et des magasins à munitions à l’épreuve, ainsi qu’un armement placé sous tourelles cuirassées. |
|
Equipement du fort en 1914 |
|
Etat du fort pendant la première guerre mondiale
· Fin 1914-début 1915 Reprise du chantier pour l’installation des tourelles de 155C de la batterie cuirassée extérieure, les travaux seront stoppés après le décret du 5 août 1915 · Fin 1915, désarmement progressif du réduit pour envoyer les pièces d’artillerie et les munitions pouvant aller sur le front. · En janvier 1916, il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi. · Suite à la bataille de Verdun fin 1916, le réduit est réarmé et les issues se voient équipées de chicanes en sac de terre, armées de mitrailleuses et de goulottes lance grenades. |
|
L’intérieur de la tourelle Mougin. Cliché VAUBOURG Cédric |
|
L’étage intermédiaire de la tourelle Mougin Cliché VAUBOURG Julie |
|
Photo du coffre double du saillant 3 équipée d’un des derniers canons revoler de 40mm. Cliché VAUBOURG Julie |
|

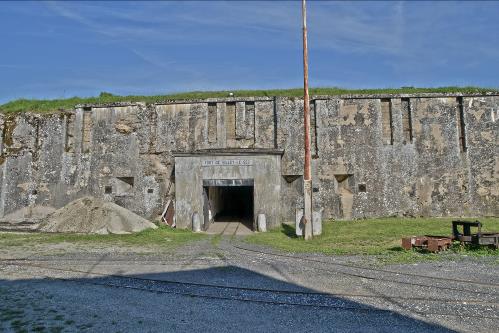

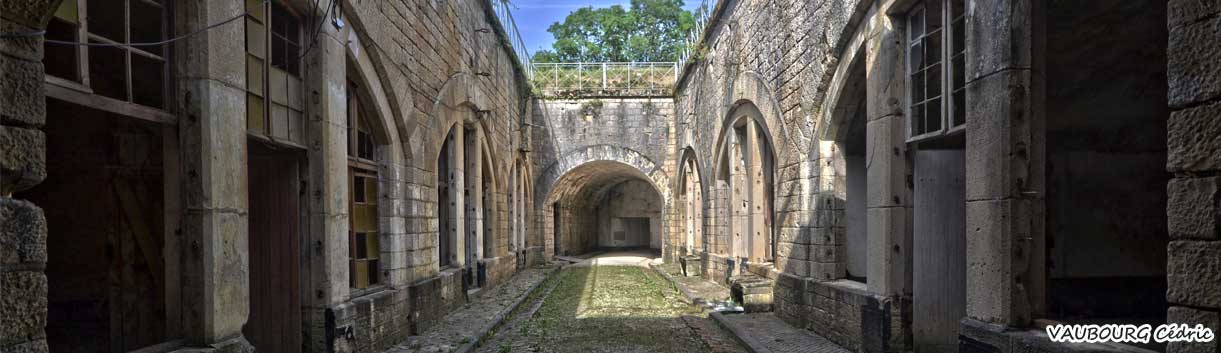

L’entrée du réduit. Cliché VAUBOURG Cédric |
|

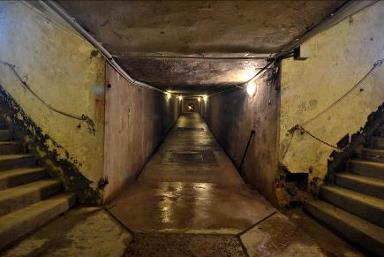

La galerie principale du fort et du casernement bétonnée en béton armé. Cliché VAUBOURG Cédric |
|

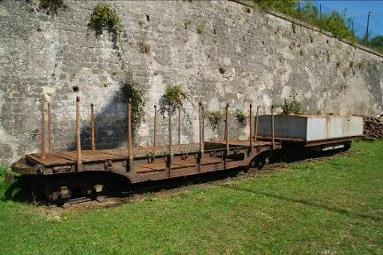

Une plate forme Péchot et un wagon citerne d’époque. Cliché VAUBOURG Julie. |
|

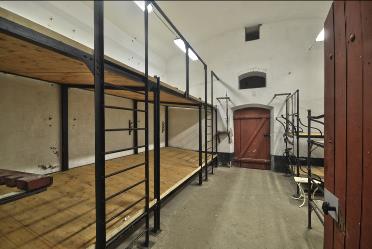

Une chambrée du casernement de guerre. Cliché VAUBOURG Cédric |
|

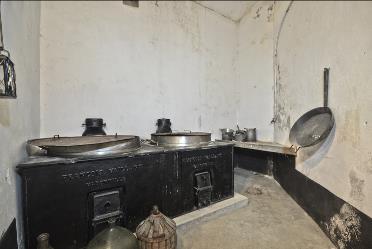

La cuisine. Cliché VAUBOURG Cédric |
|

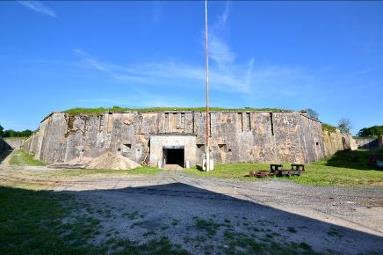

L’entrée du réduit. Cliché VAUBOURG Cédric |
|

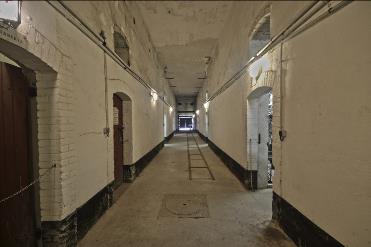

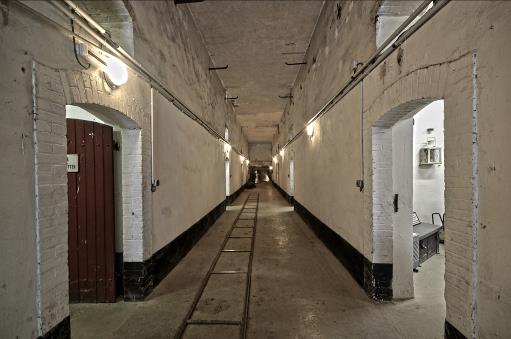

La galerie principale du casernement de guerre. Cliché VAUBOURG Cédric |
|
La galerie principale vers la tourelle Mougin. Cliché VAUBOURG Cédric |
|

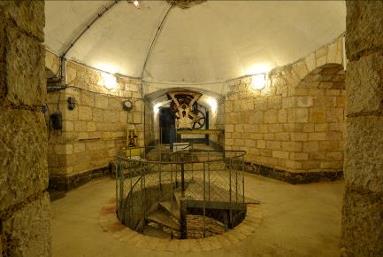

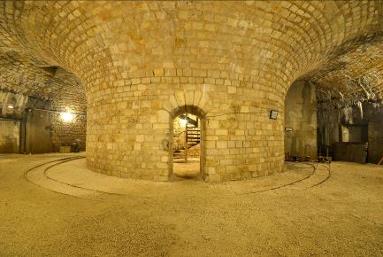

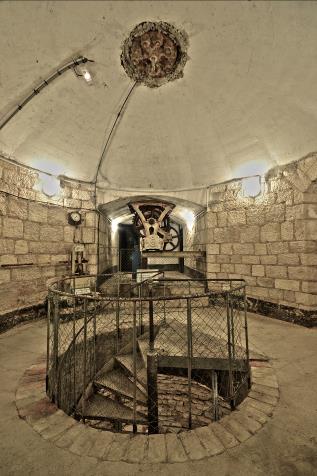

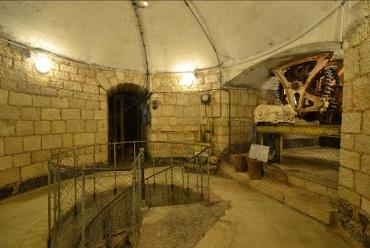

Le rez-de-chaussée de la tourelle Mougin. Cliché VAUBOURG Cédric |
|
La pompe hydraulique de la tourelle Mougin Cliché VAUBOURG Cédric |
|

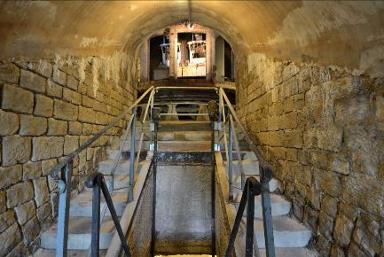

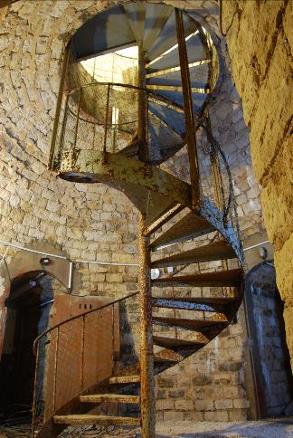

L’escalier qui mène à la tourelle Mougin. Cliché VAUBOURG Julie |
|

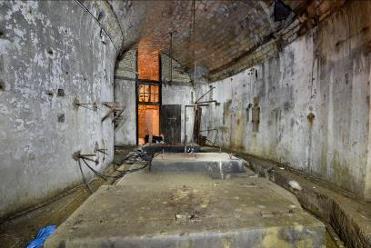

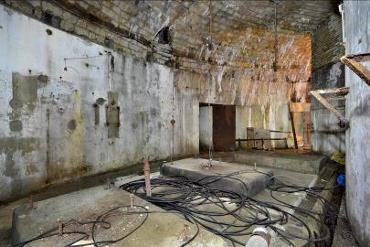

L’usine électrique. Cliché VAUBOURG Cédric |
|
Le magasin à pétrole à coté de l’usine électrique. Cliché VAUBOURG Cédric |
|
Le magasin à pétrole à coté de l’usine électrique. Cliché VAUBOURG Cédric |
|
L’usine électrique Cliché VAUBOURG Cédric |
|
L’emplacement d’un ventilateur électrique au pied de la tourelle Mougin Cliché VAUBOURG Cédric |
|

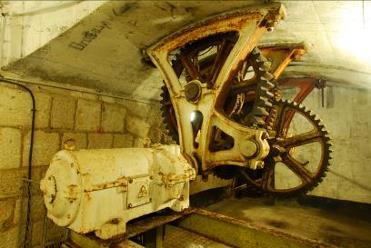

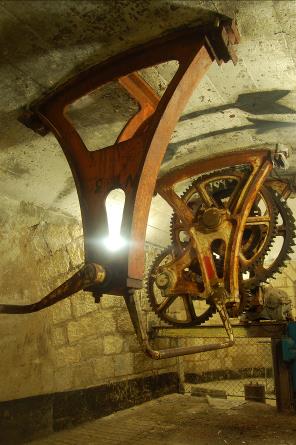

Les engrenages de la tourelle Mougin. Cliché VAUBOURG Cédric |
|

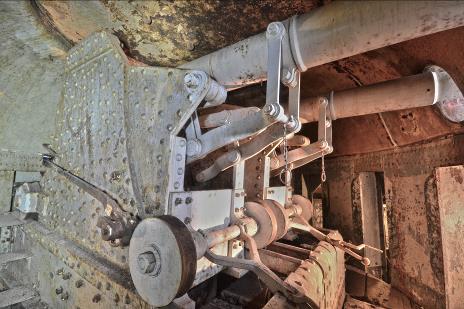

L’étage intermédiaire de la tourelle Mougin. Cliché VAUBOURG Cédric |
|
L’étage intermédiaire de la tourelle Mougin. Cliché VAUBOURG Cédric |
|

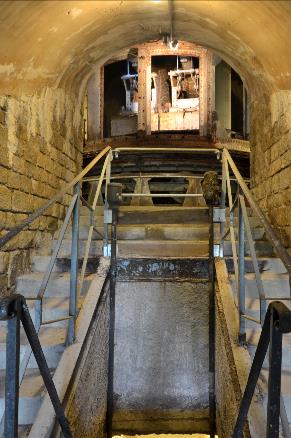

L’escalier d’accès à la tourelle. Cliché VAUBOURG Cédric |
|
L’étage intermédiaire de la tourelle Mougin. Cliché VAUBOURG Cédric |
|

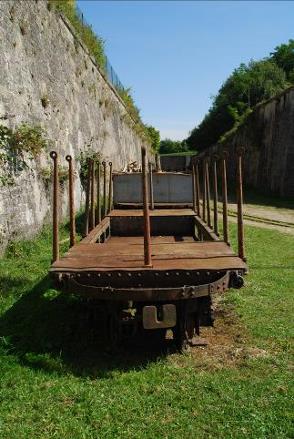

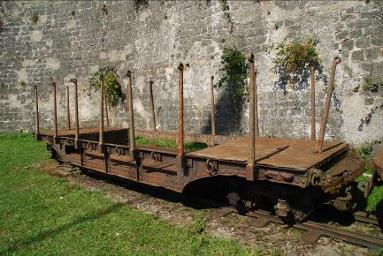

Une plateforme Péchot. Cliché VAUBOURG Julie. |
|
Une plateforme Péchot. Cliché VAUBOURG Julie. |
|

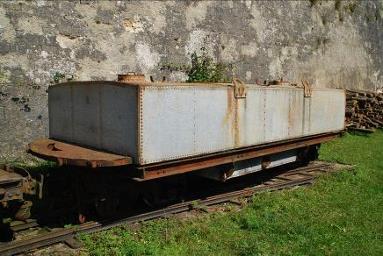

Un wagon citerne d’époque. Cliché VAUBOURG Julie. |
|
L’escalier d’accès à la tourelle. Cliché VAUBOURG Cédric |
|
Le réduit du fort de Villey-le-Sec |
|

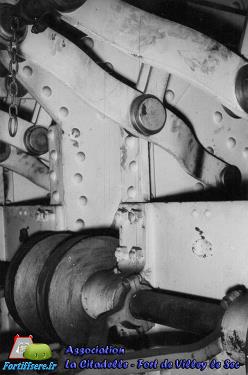

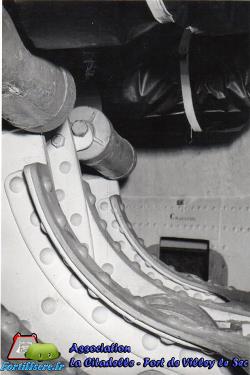

Photos de la chambre de tir de la tourelle Mougin dans les années 50 avant le départ des canons pour le fort du Barbonnet. Les couvres culasses en cuir des pièces sont encore en place. Archives Association la Citadelle - Fort de Villey le Sec |
|

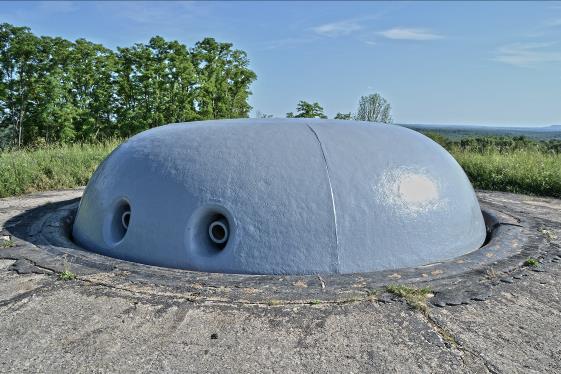

La tourelle Mougin de l’extérieur. Cliché VAUBOURG Cédric |
|

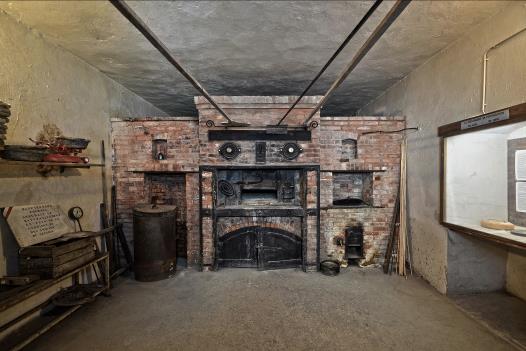

La boulangerie et son four à pain de 300 rations en parfait état de fonctionnement. Cliché VAUBOURG Cédric |
|
Manœuvre en 1916, près de la tourelle Mougin du réduit © Lionel PRACHT |
|

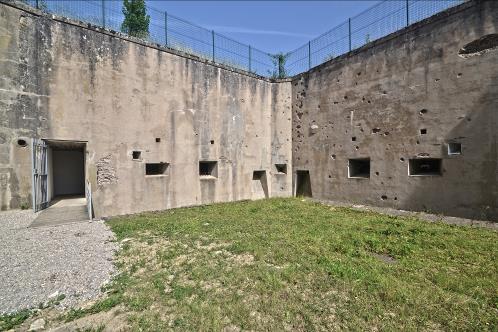

La façade du coffre double de contre-escarpe. Cliché VAUBOURG Cédric |
|

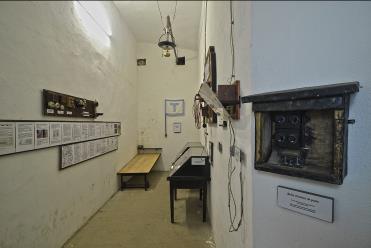

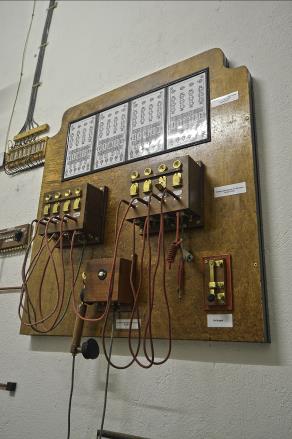

Reconstitution d’un appareillage de télégraphie électrique. Cliché VAUBOURG Cédric |
|
La télégraphie reconstituée. Cliché VAUBOURG Cédric |
|

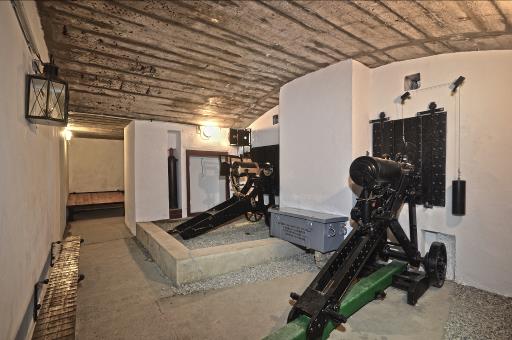

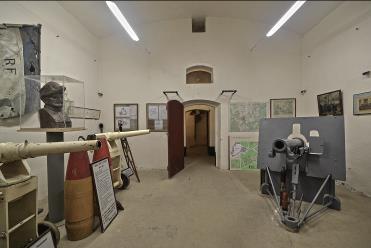

Une chambrée aménagée en musée. Cliché VAUBOURG Cédric |
|

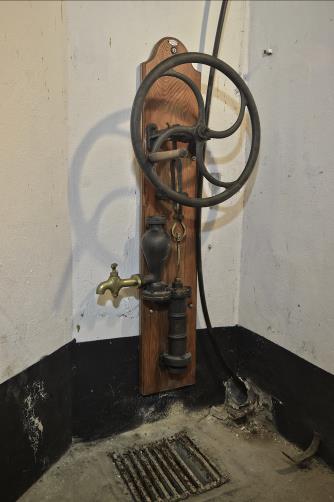

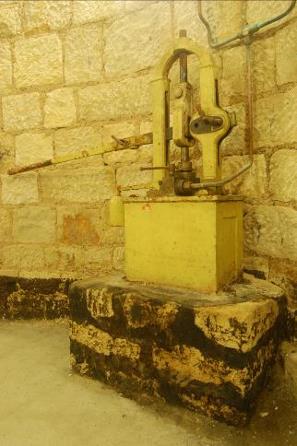

Une pompe à eau dans la cuisine. Cliché VAUBOURG Cédric |
|

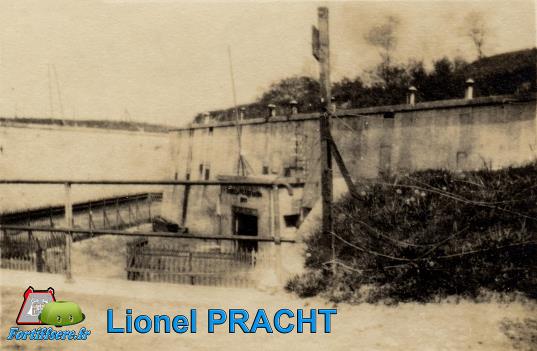

L’entrée du réduit en 1916 © Lionel PRACHT |
|
|
1878 |
1880 |
1890 |
1906 |
1910 |
|
Pièces de rempart du réduit |
|||||
|
Cuirassements et casemates |
|
||||
|
Défense des fossés |
|||||
|
Nb de pièces |
23 |
28 |
27 |
27 |
26 |
|
Dates de construction Coût des travaux en 1879 avec les batteries annexes Effectif 1301 hommes en 1885 |
· 26 juillet 1875 – 1879
· 3 826 800 Fr or · 33 officiers, 48 sous-officiers et 1052 soldats. · 1 infirmerie pour 35 malades et 1 écurie pour 6 chevaux |
|
Armement du fort fin 1915 · Aucune pièce de rempart · 3 coffres de contre escarpe et un coffre détaché armés de 5 canons révolver et 5 canons de 12 culasse avec leurs munitions · 1 tourelle Mougin armée de quelques obus |
Armement du fort fin 1917 · Le réduit est réarmé de mitrailleuses et fusils mitrailleurs pour la défense rapprochée · 3 coffres de contre escarpe et un coffre détaché armés de 5 canons révolver et 5 canons de 12 culasse avec leurs munitions. On y installe 10 mitrailleuses de flanquement sur des supports fixés au mur. Elles servent à remplacer une pièce défectueuse de flanquement · 1 tourelle Mougin armée et réapprovisionnée en munitions |
|
Effectif à la mobilisation en 1914 à la première heure pour le secteur de Villey-le-Sec (effectif des ouvrages compris)
· Infanterie : 5 officiers, 250 soldats du 169ème Régiment d’infanterie · Artillerie : 2 officiers, 170 soldats du 6ème régiment d’artillerie à pied · Génie et services divers : 23 soldats du COA · Soit un effectif de 7 officiers et 443 hommes |
Effectif à la mobilisation en 1914 du réduit
· Infanterie : 1 compagnie d’infanterie du 169ème Régiment d’infanterie · Artillerie : 159 artilleurs du 6ème régiment d’artillerie à pied
|
|
Capacité du casernement à l’épreuve Capacité des casernement en maçonnerie Capacité des 2 magasins à poudre
Capacité du magasin aux cartouches |
· 410 places couchées · 366 places couchées · 136 tonnes de poudre noire avant qu’ils soient démontés lors de la modernisation · 1058000 cartouches |
|
|
· 2 cuisinières de marque François Vaillant équipées de 4 marmites de 100 litres chacune et plusieurs fourneaux en réserve possédant 6 marmites de 100 litres et 2 marmites de 50 litres · 2 fours de 300 rations remplacés en 1910 par une boulangerie à l’épreuve équipée d’1 four à bois système Lespinasse de 300 rations.
· Plusieurs citernes d’une capacité de 1500 m3 alimentées par voie de 60 et par une source Rouby · 2 ponts levis système Ardagt Pitler au réduit supprimés en 1910 lors de la modernisation. |
|
Communication liaison optique Communication télégraphe électrique
Eclairage en 1914 |
· Aucune · Le central militaire au fort Saint Michel, la batterie Nord, le redan Est, la batterie Sud, l’ouvrage de Fays et le casernement du Bois l’Evêque grâce à un téléphone Ader et une boite de forteresse · En temps de guerre, lampes électriques de 110 volts pour l’intérieur du fort et plusieurs lampes à bougie et à pétrole pour la tourelle. 4 projecteurs oxyacéthyléniques assurent l’éclairage des fossés. · Un éclairage de secours utilisé en temps de paix se compose de 75 lampes à pétrole de 10 lignes, 20 lampes à pétrole portatives et 37 chandeliers à pétrole pour l’intérieur de l’ouvrage. |
