Les américains feront sauter le casernement bétonné pendant la Seconde Guerre Mondiale et les cuirassements seront ferraillés dans les années 70 par le propriétaire. Aujourd'hui, le fort reste un ouvrage très intéressant ayant gardé d’importants vestiges. Mais, certaines parties sont en très mauvais état, car la pierre est gélive. L’ouvrage est une propriété privée, son accès est interdit. |
|
Le fort du Tillot est construit au sud de Toul à 250 mètres d’altitude. Il est considéré à sa construction comme une redoute, qui prendra très vite l’appellation de fort après sa modernisation. Son rôle est de défendre les moyens de communication qui mènent à Langres et Neufchâteau. Il protège aussi les intervalles entre le fort du Chanot et celui de Blénod. Son armement est renforcé par une batterie d’artillerie annexe. |
|
L’armement du fort à la veille de la Grande guerre
Pièces de rempart du fort 2 mortiers lisses de 22 approvisionnés à 300 coups/pièce. 2 sections de 2 mitrailleuses trépieds approvisionnées de 43200 cartouches/section. 1 section de 2 mitrailleuses de rempart approvisionnée de 43200 cartouches.
Cuirassements et casemates 2 tourelles de 75R 05 armées chacune de 2 canons de 75 approvisionnés à 2000 coups/pièce. Elles possèdent un observatoire cuirassé et un tube de rechange chacune. 1 tourelle de mitrailleuses GF4 armée de 2 mitrailleuses Hotchkiss approvisionnées de 57600 cartouches. 1 observatoire cuirassé de commandement 4 guérites blindées de rempart
Défense des fossés 2 coffres simples de contre-escarpe armés chacun d’1 canon révolver approvisionné à 1800 coups et d’1 canon de 12 culasse approvisionné à 150 coups. 1 coffre double de contre-escarpe armé de 2 canons révolver approvisionnés à 1800 coups/pièce et de 2 canons de 12 culasse approvisionnés à 150 coups/pièce. 1 caponnière double de gorge renforcée armée de 2 canons révolver approvisionné à 1800 coups .
Total 24 pièces d’artillerie
Les différents éléments extérieurs à proximité du fort en 1914
Voir secteur Gondreville-Tillot
Ouvrage de Gye est un ouvrage terrassé construit de 1889 Ouvrage de Bicqueley est un ouvrage terrassé construit de 1890
Abris de combat et abris cavernes Aucun
Aucun
Magasin de secteur du Tillot construit en 1891
|
|
Projet de modernisation
Projet de 1893 · Renforcement d’une partie du fort et remplacement de trois caponnières par trois coffres de contre-escarpe.
Programme 1900 Coût des travaux 1 000 000 Fr or · Remaniement complet de la redoute qui est en très mauvais état en améliorant le projet de 1893. · Installation d’une tourelle de 75R 05 dans un saillant
Projet complémentaire de 1902 · Installation d’une deuxième tourelle de 75R 05, d’une tourelle de mitrailleuses et de deux observatoires cuirassés
Modernisations
· 1890-1900 Connexion au réseau de voie de 60 et de télégraphie électrique · 1908-1912 Construction d’un casernement bétonné de 270 places, remplacement des trois caponnières de tête par un coffre double et deux coffres simples de contre-escarpe. Construction d’une caponnière de gorge · 1908-1912 Installation de trois observatoires cuirassés, d’une tourelle de mitrailleuses et de deux tourelles de 75R 05 . La tourelle de mitrailleuses sera prête à tirer le 8 mars 1912 et les deux tourelles de 75R 05 le 11 juillet 1911. · 1906-1914 Installation d’une ventilation manuelle pour les casernements et les tourelles. |
|
En 1914, le fort du Tillot est un ouvrage modernisé de première catégorie appartenant à la 20ème région. Il possède une grande partie de ses locaux à l’épreuve et un armement principal placé sous tourelles cuirassées. |
|
Equipement du fort en 1914 |
|
Etat du fort pendant la première guerre mondiale
· Fin 1915, désarmement progressif de l’ouvrage pour envoyer les pièces d’artillerie et les munitions pouvant aller sur le front. · En janvier 1916, il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi. |
|

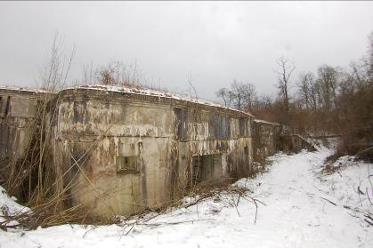

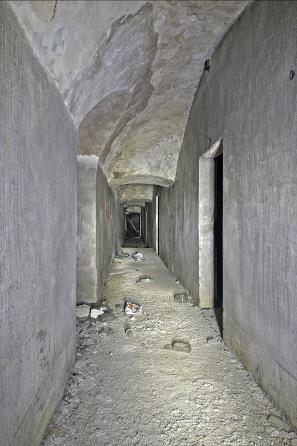

Une des galeries du casernement bétonné en fond de fossé. Cliché VAUBOURG Julie |
|

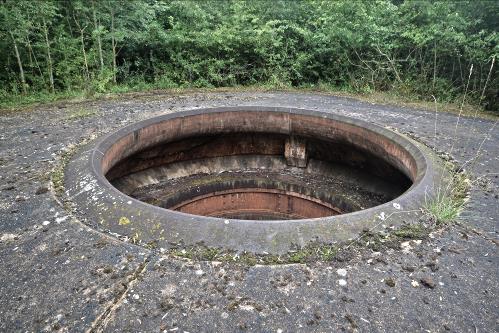

Le puits de la tourelle de 75 Est. Cliché VAUBOURG Cédric |
|

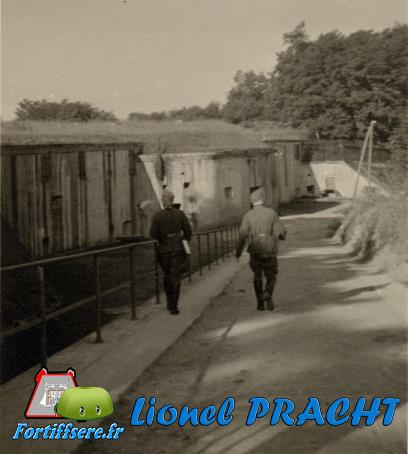

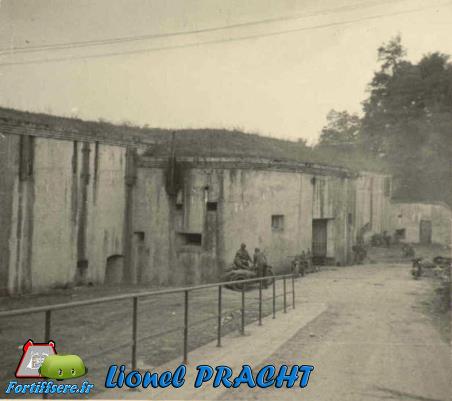

Photo allemande de l’entrée du fort en 1940. Collection Lionel PRACHT |
|

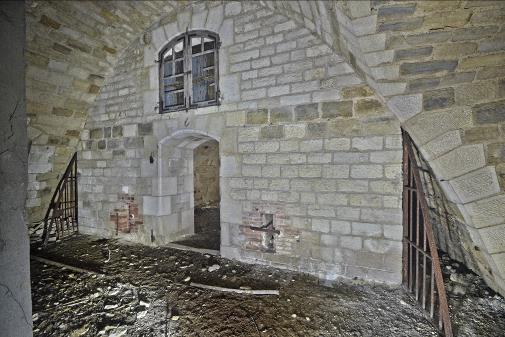

Le vestibule du magasin à poudre modèle 1874. Cliché VAUBOURG Cédric |
|

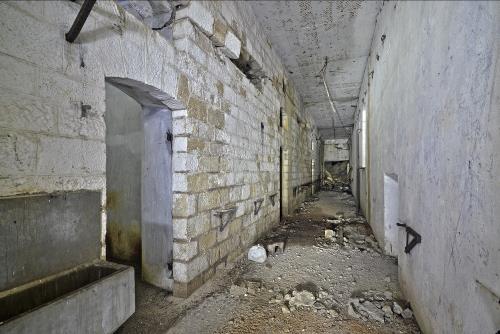

La galerie devant les chambrées de la caserne bétonnée du temps de guerre. Cliché VAUBOURG Cédric |
|

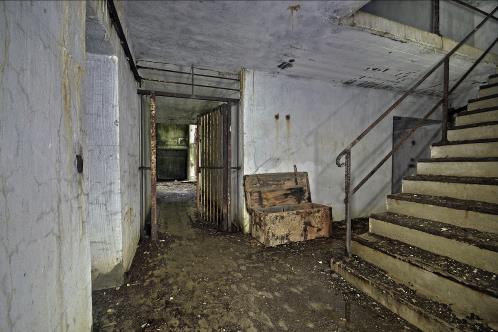

L’accès à la tourelle de 75 ouest. Cliché VAUBOURG Cédric |
|
Armement du fort et cuirassements installés entre 1878 et 1910 |
|

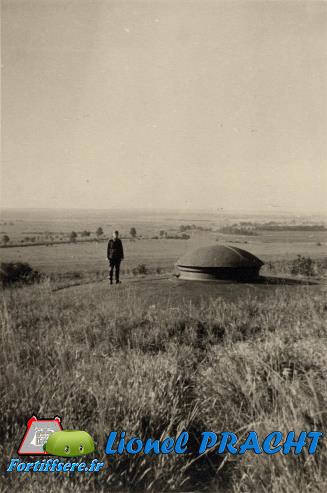

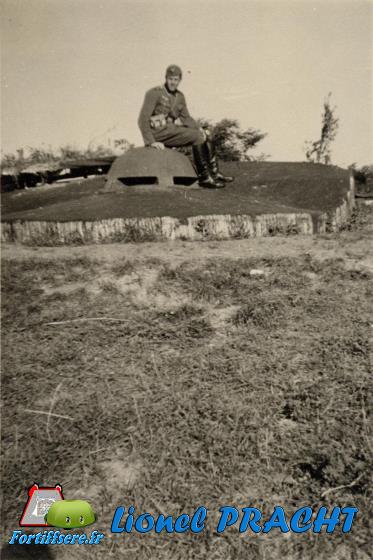

Photo allemande de 1940 d’un des observatoires cuirassés. Collection Lionel PRACHT |
|
L’abri de rempart près de la tourelle de mitrailleuses. Cliché VAUBOURG Cédric |
|

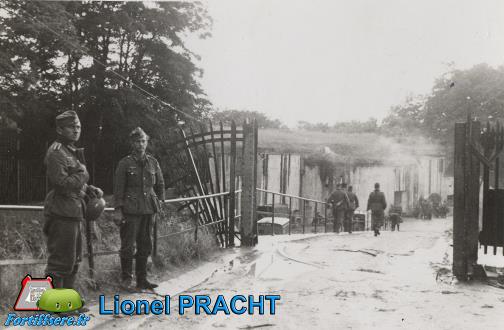

Photo allemande de l’entrée du fort en 1940. Collection Lionel PRACHT |
|

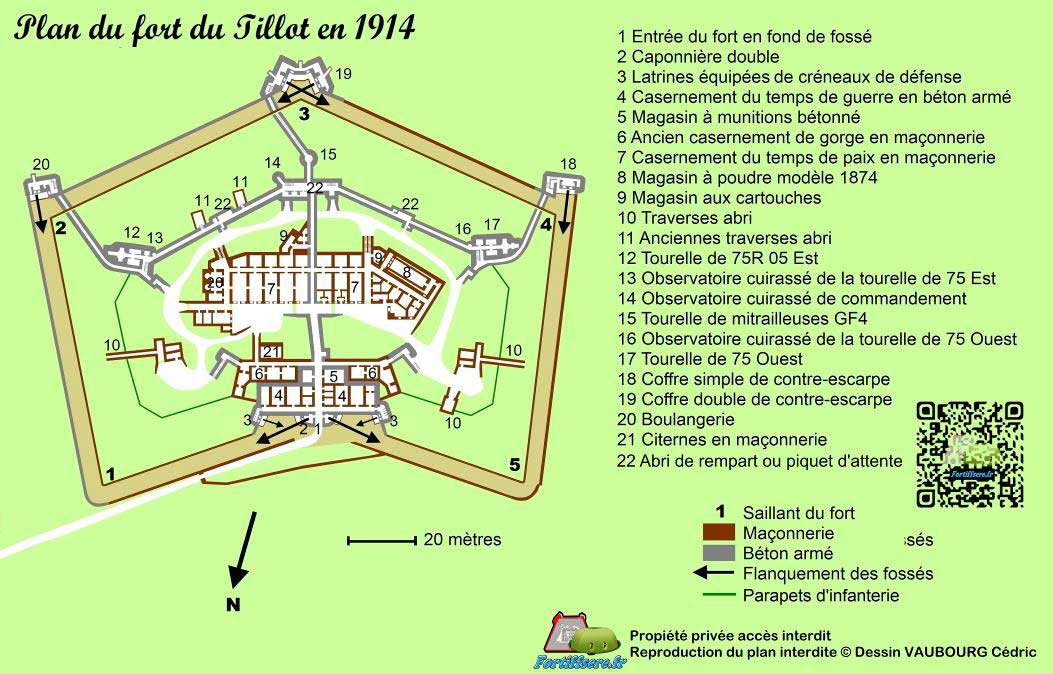

Le fort du Tillot ou fort Eckmühl |
|

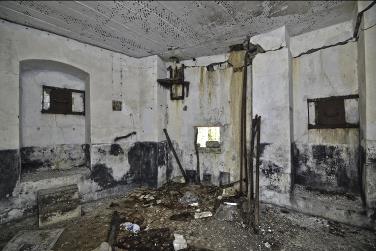

Une chambrée endommagée par les explosions. Cliché VAUBOURG Julie |
|

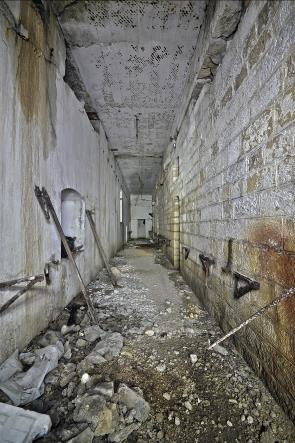

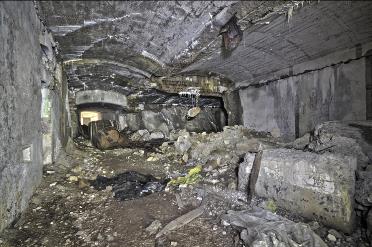

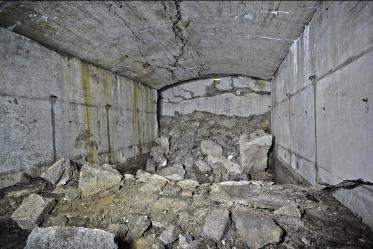

La galerie principale dans le casernement détériorée par les explosions Cliché VAUBOURG Cédric |
|
L’entrée du fort. Cliché VAUBOURG Cédric |
|

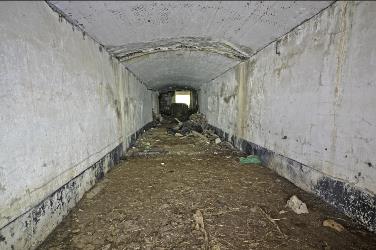

La galerie principale. Cliché VAUBOURG Cédric |
|
www.fortiffsere.fr VAUBOURG Cédric et Julie © COPYRIGHT Mentions légales |
|

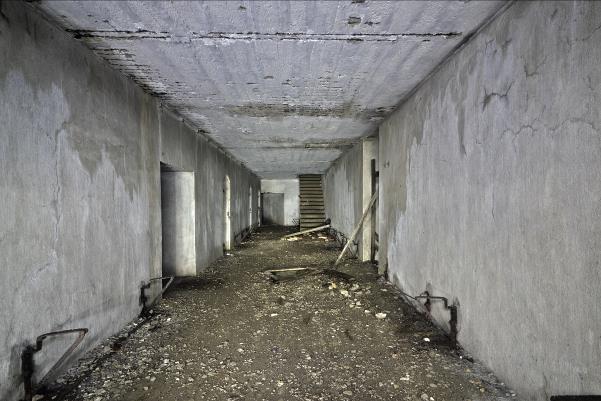

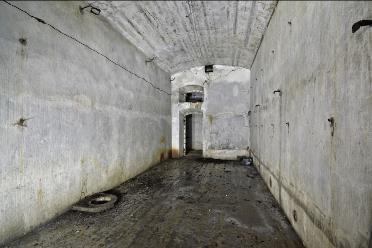

La galerie devant les chambrées de la partie en bon état du casernement bétonné Cliché VAUBOURG Cédric |
|

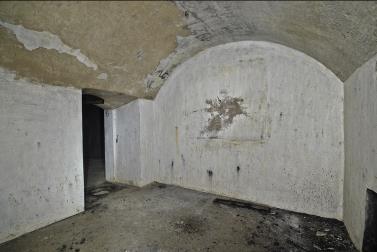

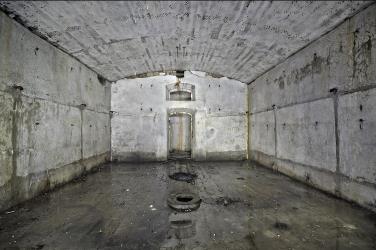

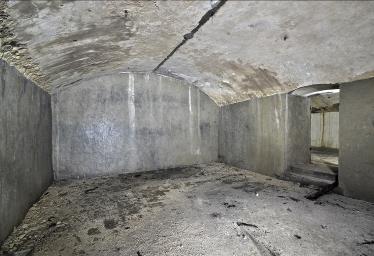

Une chambrée du casernement bétonné. Cliché VAUBOURG Cédric |
|
Une chambrée du casernement bétonné. Cliché VAUBOURG Cédric |
|

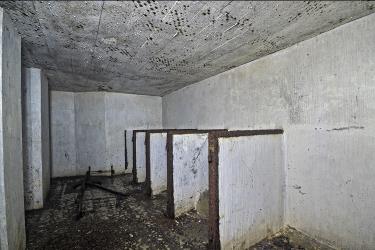

Les latrines dans le casernement bétonné. Cliché VAUBOURG Cédric |
|

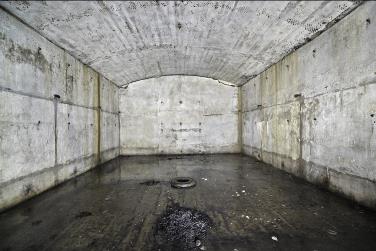

Une chambrée du casernement bétonné. Cliché VAUBOURG Cédric |
|

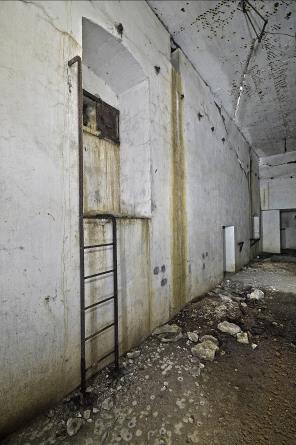

Une échelle permettant l’accès à un volet blindé du casernement bétonné. Cliché VAUBOURG Cédric |
|
Une des deux chambres de tir de la caponnière double de gorge. Cliché VAUBOURG Cédric |
|

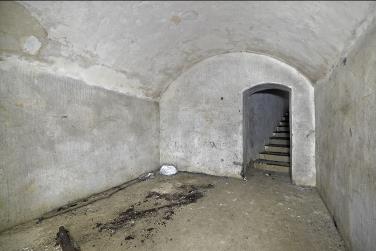

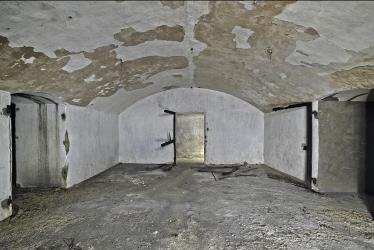

Une casemate de l’ancien casernement de paix de gorge. Cliché VAUBOURG Cédric |
|
Une casemate de l’ancien casernement de paix de gorge. Cliché VAUBOURG Cédric |
|
Un des deux coffres d’escarpe de gorge. Cliché VAUBOURG Cédric |
|
Une sortie d’infanterie dans l’ancien casernement de paix de gorge. Cliché VAUBOURG Cédric |
|
Le renforcement de la galerie principale près du casernement de paix. Cliché VAUBOURG Cédric |
|

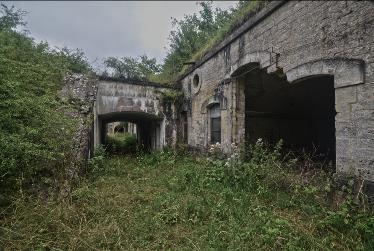

L’arrière des casemates de l’ancien casernement de paix de gorge. Cliché VAUBOURG Cédric |
|
Un graffiti dans le casernement de paix. Cliché VAUBOURG Cédric |
|
Photo allemande de l’entrée du fort du Tillot en 1940. © Lionel PRACHT |
|
Dates de construction Coût des travaux en 1879
Effectif prévu 419 hommes en 1885 |
· 20 Décembre 1874 - 1879 · 1 600 300 Fr or
· 13 officiers · 24 sous-officiers · 382 soldats · 1 infirmerie pour 8 malades |
|
Armement du fort fin 1915 · Aucune pièce de rempart · 3 coffres de contre escarpe et 1 caponnière de gorge armés de 6 canons révolver et 4 canons de 12 culasse avec leurs munitions. · 2 tourelle de 75R05 armées avec quelques obus. · 1 tourelle de mitrailleuses armée. |
Armement du fort fin 1917 · Le fort est réarmé de mitrailleuses et fusils mitrailleurs pour la défense rapprochée. · 3 coffres de contre escarpe et 1 caponnière de gorge armés de 6 canons révolver et 4 canons de 12 culasse avec leurs munitions. · 2 tourelle de 75R05 armées avec quelques obus. · 1 tourelle de mitrailleuses armée. |
|
Effectif à la mobilisation en 1914 à la première heure pour le secteur du Tillot (effectif des ouvrages compris)
· Infanterie : 1 officier, 175 soldats du 169ème Régiment d’infanterie · Artillerie : Aucun · Génie et services divers : 12 hommes de la 23ème section du COA Soit un effectif de 1 officier et 187 hommes |
Effectif à la mobilisation en 1914
· Infanterie : 1/2 compagnie d’infanterie du 169ème Régiment d’infanterie · Artillerie : 226 artilleurs du 6ème régiment d’artillerie à pied |
|
Capacité du casernement à l’épreuve Capacité des casernement en maçonnerie Capacité du magasin à poudre Capacité du magasin aux cartouches |
· 270 places couchées · 204 places couchées · 58 tonnes de poudre noire à la construction du fort · 650 000 cartouches à la construction du fort |
|
|

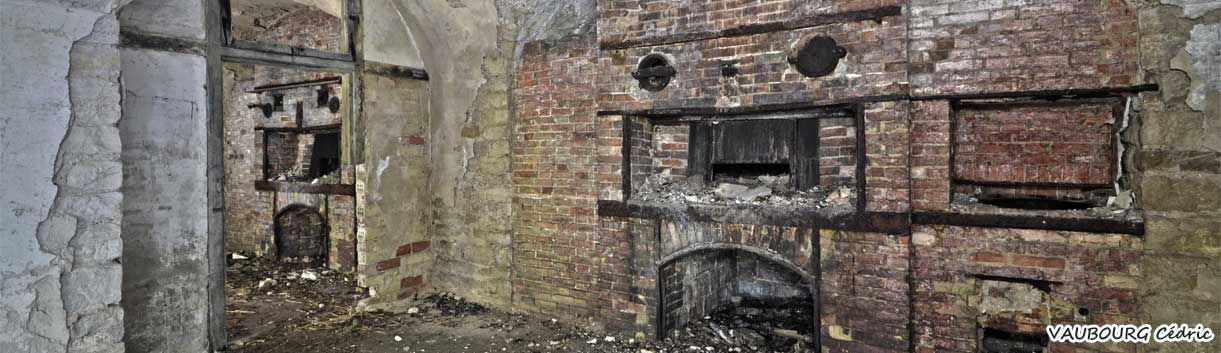

· 1 cuisinière de marque François Vaillant équipée de 4 marmites de 100 litres · 2 fours à bois système Lespinasse de 140 rations chacun · 4 puits d’un débit maximum de 8 m3 par jour alimentant 1 citerne de 40 m3. En cas de sécheresse, l’eau arrive par voie de 60 · 1 pont à effacement latéral |
|
Communication liaison optique Communication télégraphe électrique
Eclairage en 1914 |
· Aucune · Avec le central militaire au fort Saint-Michel,,le fort du Chanot, les ouvrages de Gye et de Bicqueley grâce à un téléphone Ader et une boite de forteresse · 36 lampes à pétrole de 10 lignes, 8 lampes à pétrole portatives et 45 chandeliers à pétrole pour l'intérieur de l'ouvrage, plusieurs lampes à bougie pour les tourelles et 6 projecteurs oxyacétyléniques pour l’éclairage des fossés. |
|
|
1878 |
1880 |
1890 |
1906 |
1910 |
|
Pièces de rempart du fort |
2 obusiers de 22 de marine |
||||
|
Cuirassements et casemates |
|
||||
|
Défense des fossés |
|||||
|
Nb de pièces |
41 |
33 |
21 |
23 |
18 |
