En 1940, le réduit non armé se rendra aux allemands armés d’un char qui ouvrit le feu sur l’entrée et sur la façade du casernement. Ce qui provoquera un trou dans la façade encore visible de nos jours. Puis, il a été ferraillé en 1943-44 sous l’organisation Todd.

Aujourd’hui, les ouvrages appartiennent à des particuliers. Le réduit est relativement en bon état malgré la façade du corps de garde de l’entrée qui s’est écroulée lors du dernier tremblement de terre de 2005.

Propriété privée, l’accès aux différents ouvrages est interdit.

Les batteries du Thiéha se situent à l’ouest de la place forte, en rive gauche de la Moselle, à une altitude de 454 mètres. Elles surveillaient le canal de l’Est et soutenaient les forts du Roulon et celui de Girancourt. Cet ensemble se composait d’un réduit A et de 3 batteries annexes B,C et D placées en avant du réduit.

L’armement du réduit et des trois batteries annexes

à la veille de la Grande guerre

Pièces de rempart de la batterie

5 canons de 80 de campagne approvisionnés à 600 coups/pièce.

1 section de 2 mitrailleuses de rempart modèle 1907 approvisionnée de 43 200 cartouches.

Cuirassements et casemates

Aucun

Défense des fossés

1 caponnière double armée de 2 canons révolver approvisionnés à 1800 coups/pièce.

1 caponnière simple armée d’1 canon révolver approvisionné à 1800 coups.

1 caponnière double de gorge non armée

Batteries d’artillerie annexes

Batterie B

2 mortiers de 22 approvisionnés à 300 coups/pièce

Batterie C

2 mortiers de 22 approvisionnés à 300 coups/pièce

Batterie D

2 mortiers de 22 approvisionnés à 300 coups/pièce

Total 16 pièces d’artillerie

Les différents éléments extérieurs à proximité du réduit en 1914

Batteries d’artillerie

Batterie d’artillerie M45 de la Grosse Poichotte est une batterie modèle 1885 enterrée armée

de 4 canons de 155L construite en 1889-1890

Ouvrages d’infanterie

Redoute de la Grosse Poichotte N°10 est un ouvrage terrassé construit en 1889-90.

Abris de combat et abris cavernes

Aucun.

Dépôts intermédiaires

Aucun

Magasins de secteur

Magasin tunnel du Thiéha construit en 1889-1890

Projets de modernisation

Programme 1900 de remise en valeur du fort.

Coût des travaux env. 20. 000 Fr or

· Installation d’un réseau de queues de cochon autour de l’ouvrage et de grilles défensives au dessus des caponnières.

Programme complémentaire de 1908

· Installation de deux tourelles de mitrailleuses

Projet complémentaire de 1914 , les travaux étaient prévus entre 1915 et 1917.

· Remaniement complet de l’ouvrage

· Construction d’une usine électrique et d’une casemate de Bourges

· Installation d’une tourelle de 75R 05

Modernisations

· 1890 - 1900 Connexion au réseau de voie de 60 et installation d’une voie dans la cour du réduit

· 1900 - 1906 Installation d’un réseau de queues de cochon autour de l’ouvrage et de grilles défensives au dessus des caponnières sur le mur de contre-escarpe.

· 1907-1908 Modification des plateformes de tir en les surélevant pour y placer des pièces de campagne.

· 1910 Installation de cinq projecteurs oxyacétyléniques pour l’éclairage des fossés.

Armement du réduit et des trois batteries d’artilleries annexes cuirassements installés entre 1882 et 1912

En 1914, le réduit et les batteries du Thiéha sont des ouvrages non modernisés de première catégorie de la 21ème région. Leurs armement principal est placé à l’air libre.

Equipement du réduit et des trois batteries annexes en 1914

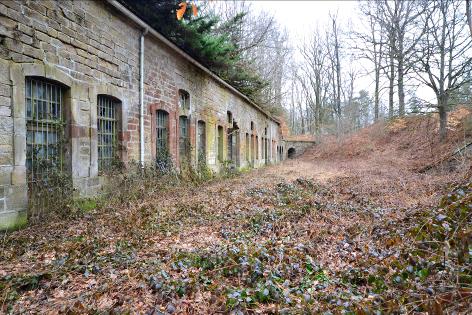

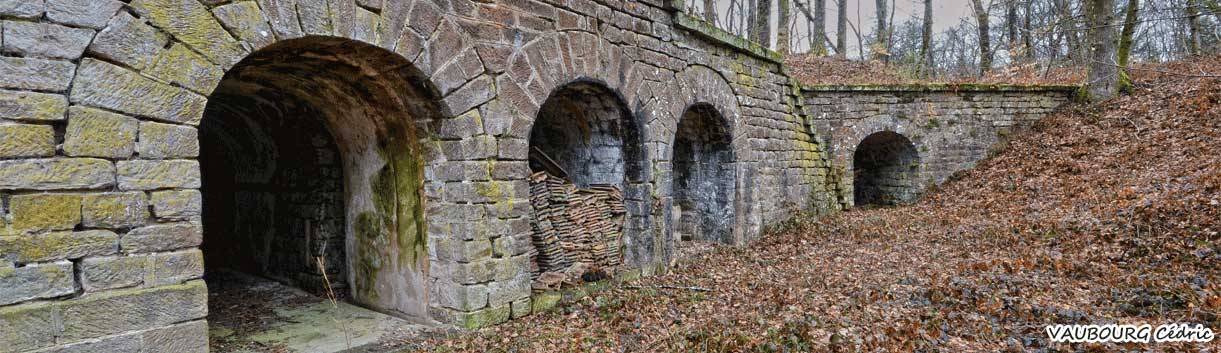

La cour des casernements de la batterie. Cliché VAUBOURG Julie

La caponnière double. Cliché VAUBOURG Cédric

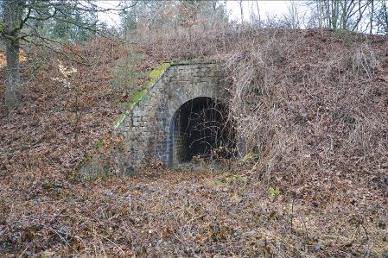

La caponnière de gorge. Cliché VAUBOURG Cédric

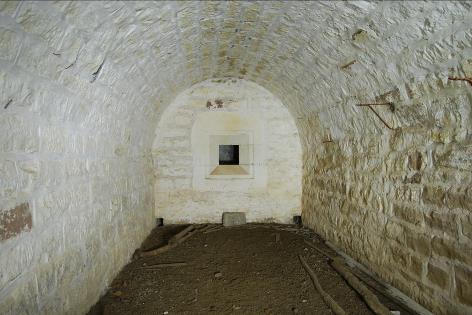

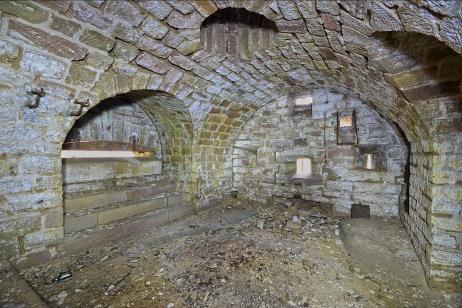

Un magasin aux cartouches. Cliché VAUBOURG Cédric

L’entrée du réduit. Cliché VAUBOURG Cédric

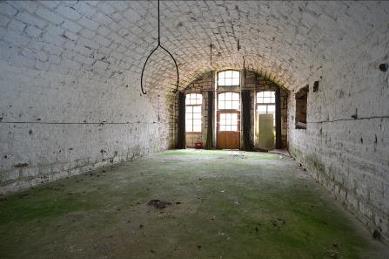

Une chambrée troupe. Cliché VAUBOURG Julie

Etat du réduit pendant la première guerre mondiale

Fin 1915, désarmement progressif du réduit pour envoyer les pièces sur le front

En mars 1916 , il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi

En 1917, le fort est réarmé suite à la bataille de Verdun et les issues et les entrées du réduit se voient équipées de chicanes montées avec des sacs de terre et des rondins en bois, armées de mitrailleuses et de goulottes lance grenades.

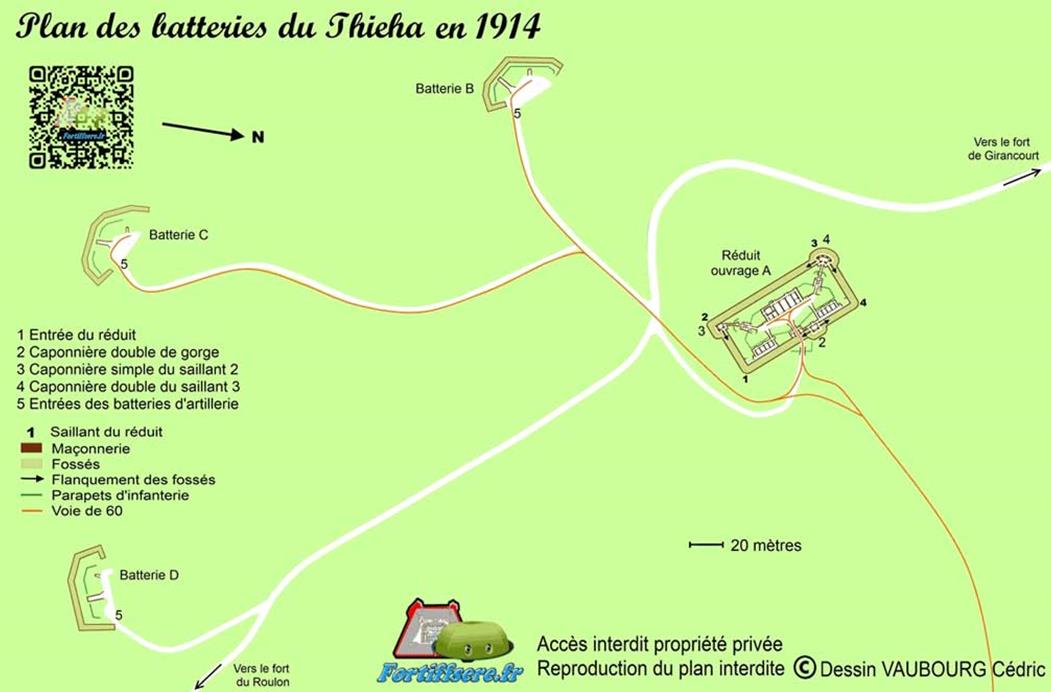

Les batteries du Thiéha ou fort Maryran

Cliquez sur les batteries annexes pour accéder aux plans et photos des batteries

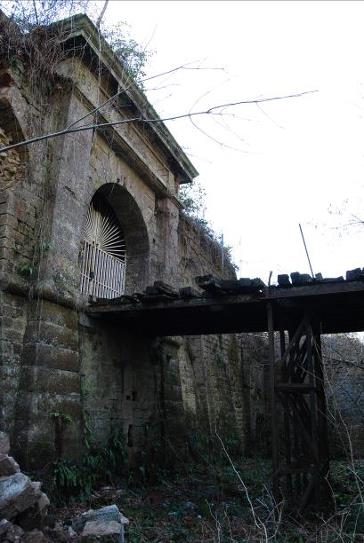

L’entrée depuis le fossés de gorge.

Cliché VAUBOURG Cédric

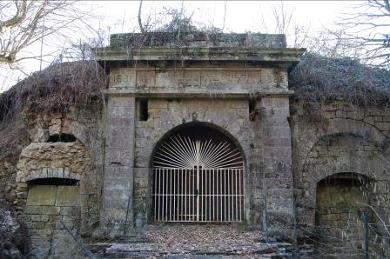

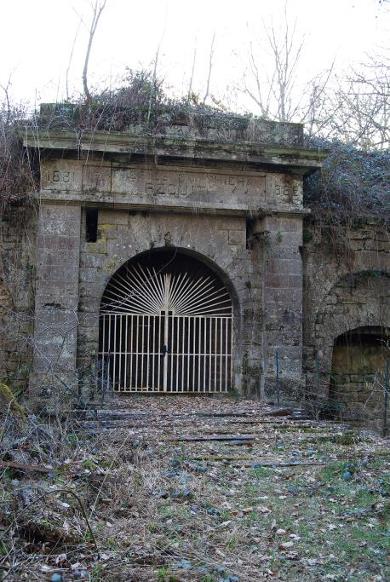

L’entrée. Cliché de VAUBOURG Cédric

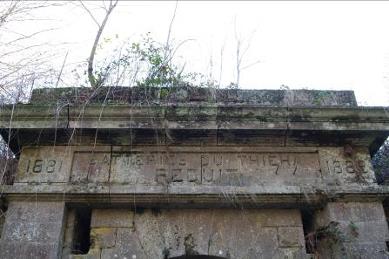

Le cartouche au dessus de l’entrée.

Cliché de VAUBOURG Cédric

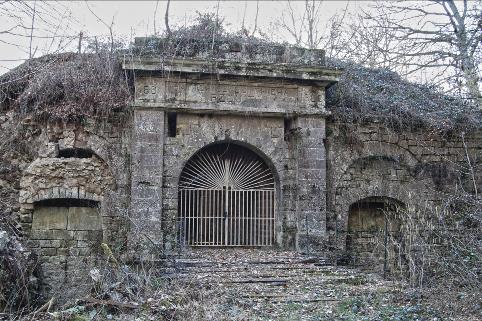

L’entrée du réduit. Cliché de VAUBOURG Cédric

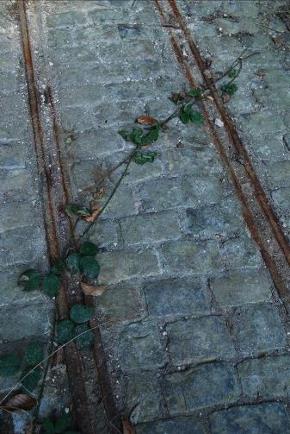

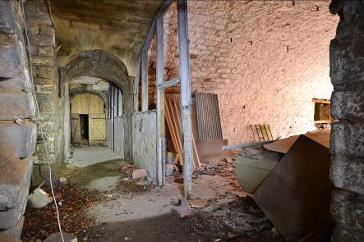

La voie de 60 dans la galerie principale.

Cliché VAUBOURG Cédric

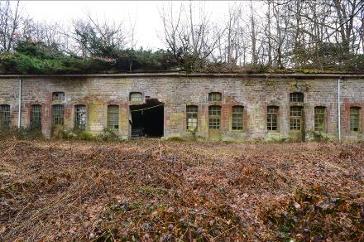

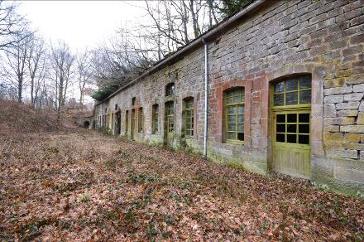

Le casernement de la troupe. Cliché de VAUBOURG Cédric

Certainement la cuisine. Cliché de VAUBOURG Cédric

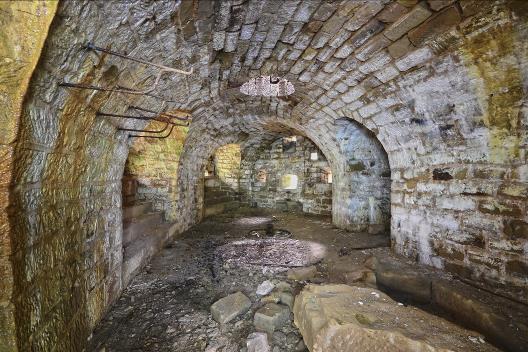

Le passage couvert de la galerie principale.

Cliché de VAUBOURG Cédric

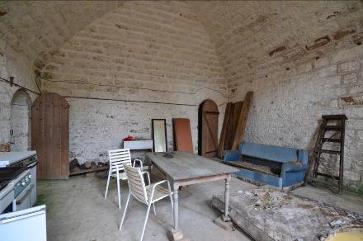

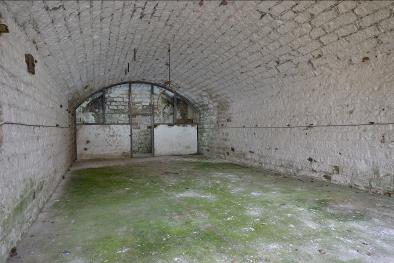

Une chambrée du casernement de la troupe.

Cliché de VAUBOURG Cédric

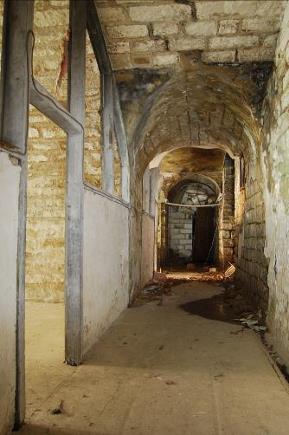

L’arrière des chambrées de la troupe.

Cliché de VAUBOURG Cédric

L’arrière des chambrées du casernement de la troupe.

Cliché de VAUBOURG Cédric

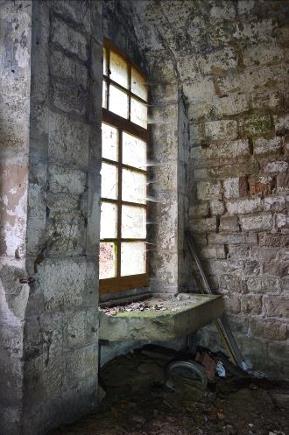

Un lavoir dans la cuisine.

Cliché de VAUBOURG Cédric

www.fortiffsere.fr VAUBOURG Cédric et Julie © COPYRIGHT Mentions légales

	1882	1906	1908	1912
Pièces de rempart du réduit	3 canons de 155 long 1 canon de 95 2 mortiers de 15	2 canons de 90	5 canons de 80
Cuirassements et casemates
Défense des fossés	3 canons de 5	3 canons révolver
Batterie B Batterie C Batterie D	3 canons de 120 long 3 canons de 120 long 3 canons de 95	2 canons de 138 2 mortiers de 22 2 canons de 138 2 mortiers de 22 2 canons de 90 2 mortiers de 22	2 mortiers de 22 2 mortiers de 22 2 mortiers de 22
Nb de pièces	18	17	14	14

Dates de construction

Coût des travaux en 1885

Effectif 146 hommes

· 1881 – 1882

· 445 000 Francs pour le réduit et ses trois batteries annexes

· 132 hommes

· 8 sus officiers

· 6 officiers

Effectif maximum en 1916

· 67soldats

· 4 sous-officiers

· 2 officiers

Armement du réduit fin 1915

· Aucune pièce de remparts

· 3 caponnières désarmées

Armement du réduit fin 1917

· 3 caponnières armées de 3 mitrailleuses de flanquement sur des supports fixés au mur qui viennent d’être installés.

· Quelques mitrailleuses et fusils mitrailleurs pour la défense rapprochée

Effectif prévu de la répartition de la garnison de guerre dans

le réduit en 1914 d’après l’instruction du 30 juillet 1909

· Infanterie : 1 officier et 63 soldats du 37ème Régiment territorial

· Artillerie : 1 officier et 66 soldats du Groupe territoriale du 8ème Régiment d’artillerie à pied

· Génie et services divers : 2 télégraphistes

Soit un effectif de 1 officier et 138 hommes

Effectif à la mobilisation en 1914 à la première heure

· Infanterie : 27 soldats du 170ème RI

· Artillerie : 48 soldats du 8ème régiment d’artillerie à pied dont 1 gardien de batterie

· Génie et services divers : 2 télégraphistes

Soit un effectif de 77 hommes

Capacité du casernement à l’épreuve

Capacité des casernement en maçonnerie

Capacité du magasin à poudre

Capacité du magasin aux cartouches

· Aucun

· 145 places couchées au réduit, 10 places couchées à la batterie A, 10 places couchées à la batterie B et 15 places couchées à la batterie C

· 37 tonnes de poudre noire à la construction de la batterie

· 1 magasin du capacité inconnue

Cuisine

Boulangerie

Puits et citernes

Pont de l’entrée principale

· 1 à 2 cuisinières de marque François Vaillant

· Aucune

· 1 puits alimentant une citerne

· 1 pont-levis système Devèze

Communication liaison optique

Communication télégraphe électrique

Eclairage en 1914

· Aucune

· Avec les forts de Girancourt, du Roulon et le central civil et militaire grâce à un appareil microphone système Ader et un morse de campagne modèle 1907.

· Lampes à pétrole pour l’intérieur du fort et oxyacétyléniques pour les fossés
